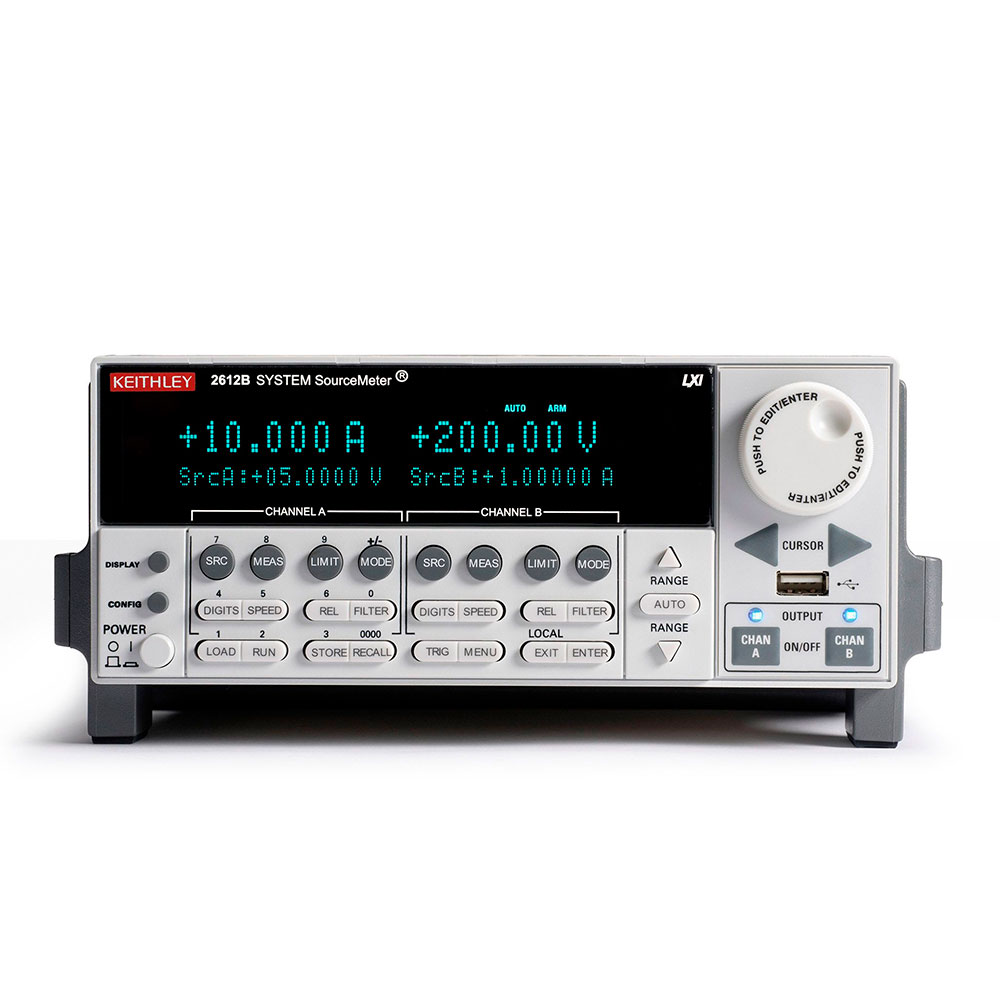

Источник-измеритель KEITHLEY 2612B

Госреестр

Артикул: x-14411

Keithley 2612B — это 2-х канальная модель серии источников-измерителей (SMU) Keithley 2600B с широким динамическим диапазоном и двумя полностью изолированными каналами.

Подробнее

2 249 730 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Источник-измеритель KEITHLEY 2612B представляет собой мощный и универсальный инструмент для проведения точных измерений и генерации электрических сигналов. Устройство оснащено двумя каналами, что позволяет одновременно выполнять измерения или генерировать сигналы на двух разных устройствах.

Благодаря 4-квадрантной рабочей области, источник-измеритель может работать как в режиме источника, так и в режиме приёмника, что делает его универсальным решением для широкого спектра задач. Возможность последовательного и параллельного подключения до 32 источников-измерителей (64 канала) позволяет создавать сложные измерительные системы, которые могут обрабатывать большое количество данных одновременно.

Два АЦП на канал (для тока и напряжения) обеспечивают высокую скорость считывания до 20000 измерений в секунду, что позволяет получать точные и актуальные данные о состоянии тестируемого устройства. Цифровой интерфейс ввода/вывода и возможность сохранения данных на USB-носитель упрощают процесс обмена информацией и хранения результатов измерений.

Управление через Ethernet (LXI Class C) и встроенная функция проверки контактов делают работу с источником-измерителем KEITHLEY 2612B удобной и эффективной. Эти функции позволяют автоматизировать процесс тестирования, сократить время на настройку оборудования и повысить точность измерений.

Характеристики

Кол-во каналов	2
Тип	Источник-измеритель

Характеристики

Режим источника

Точность программирования напряжения

Предел	Программное разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + В)	Шум (пик-пик) 0,1-10 Гц
200 мВ	5 мкВ	0,02% + 375 мкВ	20 мкВ
2 В	50 мкВ	0,02% + 600 мкВ	50 мкВ
20 В	500 мкВ	0,02% + 5 мВ	300 мкВ
200 В	5 мВ	0,02% + 50 мВ	2 мВ

Максимальная выходная мощность и пределы генерации/поглощения: 30,3 Вт на канал. ±20,2 В @ ±1,5 A, ±202 В @ ±100 мА, четырехквадрантная операция генерации/поглощения
Шум (10 Гц-20 МГц) пик-пик: < 20 мВ (типично), диапазон 20 В

Точность программирования тока

Предел	Программное разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + А)	Шум (пик-пик) 0,1-10 Гц
100 нА	2 пА	0,06% + 100 пА	5 пА
1 мкА	20 пА	0,03% + 800 пА	25 пА
10 мкА	200 пА	0,03% + 5 нА	50 пА
100 мкА	2 нА	0,03% + 60 нА	3 нА
1 мА	20 нА	0,03% + 300 нА	6 нА
10 мА	200 нА	0,03% + 6 мкА	200 нА
100 мА	2 мкА	0,03% + 30 мкА	600 нА
1 А	20 мкА	0,05% + 1,8 мА	70 мкА
1.5 А	50 мкА	0,06% + 4 мА	150 мкА
10 А (имп.режим)	200 мкА	0,5% + 40 мА (типично)

Максимальная выходная мощность и пределы генерации/поглощения: 30, 3 Вт на канал. ±1,515 A @±20 В, ±101 мA @±200 В, четырехквадрантная операция генерации/поглощения генерации/поглощения

Временные параметры

Время отклика (при изменении нагрузки от 10% до 90%), типично: < 70 мкс
Время установки выходного напряжения (при изменении от 10% до 90% от диапазона):

Диапазон Время отклика, типично

200 мВ < 50 мкс

2 В < 50 мкс

20 В < 110 мкс

200 В < 700 мкс

Время установки выходного тока (при изменении от 10% до 90% от диапазона):

Диапазон	Время отклика, типично
100 нА	< 20 мс
1 мкА	< 2 мс
10 мкА	< 500 мкс
100 мкА	< 150 мкс
1 мА	< 100 мкс
10 мА-100 мА	< 80 мкс
1 А-1,5 А	< 120 мкс

Импульсный режим

Область	Максимальное ограничение тока	Макс. ширина импульса	Макс. длительность цикла
1	100 мA @ 200 В	DC, не ограничено	100%
1	1,5 A @ 20 В	DC, не ограничено	100%
2	1 A @ 180 В	8,5 мс	1%
3	1 A @ 200 В	2,2 мс	1%
4	10 A @ 5 В	1 мс	2,2%

Минимальная программируемая ширина импульса: 100 мкс
Разрешение при программировании импульса: 1 мкс
Точность при программировании импульса: ± 5 мкс
Ширина импульса с джиттером, типично: 2 мкс

Значение на выходе	Нагрузка	Точность установки (% от диапазона)	Мин.ширина импульса
5 В	0,5 Ом	1%	300 мкс
20 В	200 Ом	0,2%	200 мкс
180 В	180 Ом	0,2%	5 мс
200 В (1,5 А огранич.)	200 Ом	0,2%	1,5 мс
100 мА	200 Ом	1%	200 мкс
1 А	20 Ом	1%	500 мкс
1 А	180 Ом	0,2%	5 мс
10 А	0,5 Ом	0,2%	300 мкс

Режим измерителя

Точность измерения напряжения

Предел	Разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + В)	Входной импеданс
200 мВ	100 нВ	0,015% + 225 мкВ	> 10 ГОм
2 В	1 мкВ	0,02% + 350 мкВ	> 10 ГОм
20 В	10 мкВ	0,015% + 5 мВ	> 10 ГОм
200 В	100 мкВ	0,015% + 50 мВ	> 10 ГОм

Точность измерения тока

Предел	Разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + А)	Напряжения нагрузки
100 нА	100 фА	0,06% + 100 пА	< 1 мВ
1 мкА	1 пА	0,025% + 500 пА	< 1 мВ
10 мкА	10 пА	0,025% + 1,5 нА	< 1 мВ
100 мкА	100 пА	0,02% + 25 нА	< 1 мВ
1 мА	1 нА	0,02% + 200 нА	< 1 мВ
10 мА	10 нА	0,02% + 2,5 мкА	< 1 мВ
100 мА	100 нА	0,02% + 20 мкА	< 1 мВ
1 А	1 мкА	0,03% + 1,5 мА	< 1 мВ
1.5 А	1 мкА	0,05% + 3,5 мА	< 1 мВ
10 А (имп.режим)	10 мкА	0,4% + 25 мА (типично)	< 1 мВ

Проверка контактов

Скорость	Время измерения 60 Гц (50 Гц)	Точность (1 год) 23°C ±5°C ±(% от шкалы + Ом)
Быстрая	1 (1,2) мс	5% + 10
Средняя	4 (5) мс	5% + 1
Медленная	36 (42) мс	5% + 0,3

Комплектация

Наименование	Количество
Прибор	1
Руководство по эксплуатации и программированию	1
Комплект принадлежностей 2600	1
Ethernet кабель	2
Программное обеспечение	1
LabView драйвер	1
