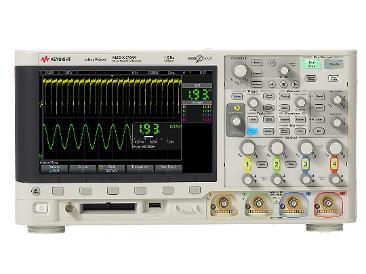

Осциллограф Keysight MSOX3104A

Госреестр

Артикул: x-10645

Осциллограф Keysight MSOX3104A — это многофункциональный прибор, который включает в себя встроенный 16-канальный логический анализатор и единственный в отрасли интегрированный генератор сигналов 20 МГц (опция DSOX3WAVEGEN). Также он имеет функцию анализатора протоколов, что делает его незаменимым инструментом для широкого спектра задач.

Подробнее

4 042 485 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф Keysight MSOX3104A – это передовое оборудование для исследования электрических сигналов, отличающееся высоким качеством и точностью измерений. Одной из главных особенностей данной модели является большой экран с диагональю 21,6 см, что является самым большим показателем в своем классе. Это позволяет пользователю удобно просматривать и анализировать данные, а также обеспечивает более точное и эффективное управление прибором.

Скорость обновления сигналов на дисплее осциллографа достигает 1 миллиона осциллограмм в секунду, что позволяет работать с самыми быстрыми и сложными сигналами без потери качества и точности измерений. Глубокая память прибора, которая может быть увеличена до 4 мегаточек, обеспечивает надежное хранение и быструю обработку большого количества данных, что особенно актуально при проведении длительных или сложных экспериментов.

Keysight MSOX3104A также оснащен встроенным логическим анализатором, который позволяет анализировать и декодировать цифровые сигналы, а также встроенным генератором стандартных и произвольных форм сигналов WaveGen с частотой до 20 мегагерц (при использовании дополнительной опции). Это делает данный осциллограф идеальным инструментом для разработчиков и инженеров, занимающихся проектированием и тестированием цифровых электронных устройств.

Осциллограф Keysight MSOX3104A выделяется среди своих конкурентов благодаря уникальной функции аппаратного анализатора протоколов последовательных шин, что делает его идеальным инструментом для разработки и тестирования электронных устройств, использующих последовательные шины. Встроенный 3-х разрядный цифровой вольтметр позволяет проводить точные измерения напряжения, а 5-ти разрядный частотометр позволяет определить частоту сигнала.

Функция безопасного удаления данных гарантирует конфиденциальность и защиту информации, хранящейся на твердотельном жестком диске осциллографа. В комплекте с осциллографом идут пассивные пробники N2890A с полосой пропускания 500 МГц и коэффициентом деления 10:1, а также 16-ти канальный логический пробник N6450-60001 для более детального анализа цифровых сигналов. Всё это делает Осциллограф MSOX3104A незаменимым помощником для специалистов, работающих в сфере электроники и радиотехники.

В нашем магазине вы можете купить Осциллограф Keysight MSOX3104A или выбрать прибор из широкого ассортимента продукции Keysight Technologies. Наши специалисты всегда готовы помочь с выбором наиболее подходящего для вас измерительного оборудования. Мы осуществляем доставку заказов по всей территории Российской Федерации.

Характеристики

Количество каналов	4
Полоса пропускания	1 ГГц
Частота дискретизации	5 Гвыб/c
Интерфейсы	USB
Тип прибора	Цифровой
Тип	Осциллограф

Характеристики

Параметр	Значение
Частота дискретизации	4 Гвыб/с на половине каналов,2 Гвыб/с на всех каналах 5 Гвыб/с на половине каналов, 2,5 Гвыб/с на всех каналах (для 1ГГц моделей)
Глубина памяти	2 Мвыб (4 Мвыб опционально)
Число каналов	4
Вертикальное разрешение	8 бит
Коэффициент отклонения	2 мВ/дел - 5 В/дел
Погрешность коэффициента усиления на постоянном токе	± 2%
Горизонтальное разрешение	2,5 пс
Коэффициент развертки	1 нс/дел - 50 с/дел
Ограничение полосы пропускания	20 МГц
Входной импеданс	1 МОм/50 Ом, интерфейс AutoProbe
Погрешность временной базы	25 ± 5 ppm
Режимы сбора данных
Нормальный	Отображение собранных данных на экране в реальном времени
С усреднением	Число усреднений 2, 4, 8, 16, 32, 64… до 65 536
Сегментированный	Период захвата не менее 19 мкс
С обнаружением пиков	Захват глитчей длительностью от 250 пс
Режим высокого разрешения	Разрешение 12 бит при развертке ≥ 1 мкс/дел
Режимы запуска
Принудительный	Немедленный запуск при нажатии клавиши на панели
По перепаду	Запуск по положительному или отрицательному перепаду сигнала в любом канале
По длительности импульса	Запуск по импульсу, длительность которого ≥ или < заданной (от 2 нс до 10 с)
По ранту	Запуск по ранту
По ТВ сигналу	Запуск по стандартному сигналу NTSC, PAL или SECAM
По сигналам шин	Запуск по сигналам шин USB, I²C, SPI, RS232, UART, CAN, LIN, и I²S
По комбинации	Запуск по комбинации аналоговых или цифровых каналов
Прочие	Прочие режимы запуска, см. подробные технические характеристики
Измерения	34 автоматических измерения
Математические функции	Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ
Логические каналы
Количество каналов	16 (для моделей MSOX или DSOX после апгрейда)
Частота дискретизации	1 ГВыб/с
Динамический диапазон	± 10 В
Генератор сигналов
Частота	0,1 Гц – 20 МГц
Формы сигнала	Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Дисплей	8,5-дюймовый цветной WVGA TFT LCD
Скорость обновления дисплея	1 000 000 осцилограмм в секунду
Интерфейс
Стандартно	USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями
USB порт для удаленного управления с ПК
Опционально	GPIB, LAN, VGA
Габаритные размеры	38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина)
Вес	3,85 кг
