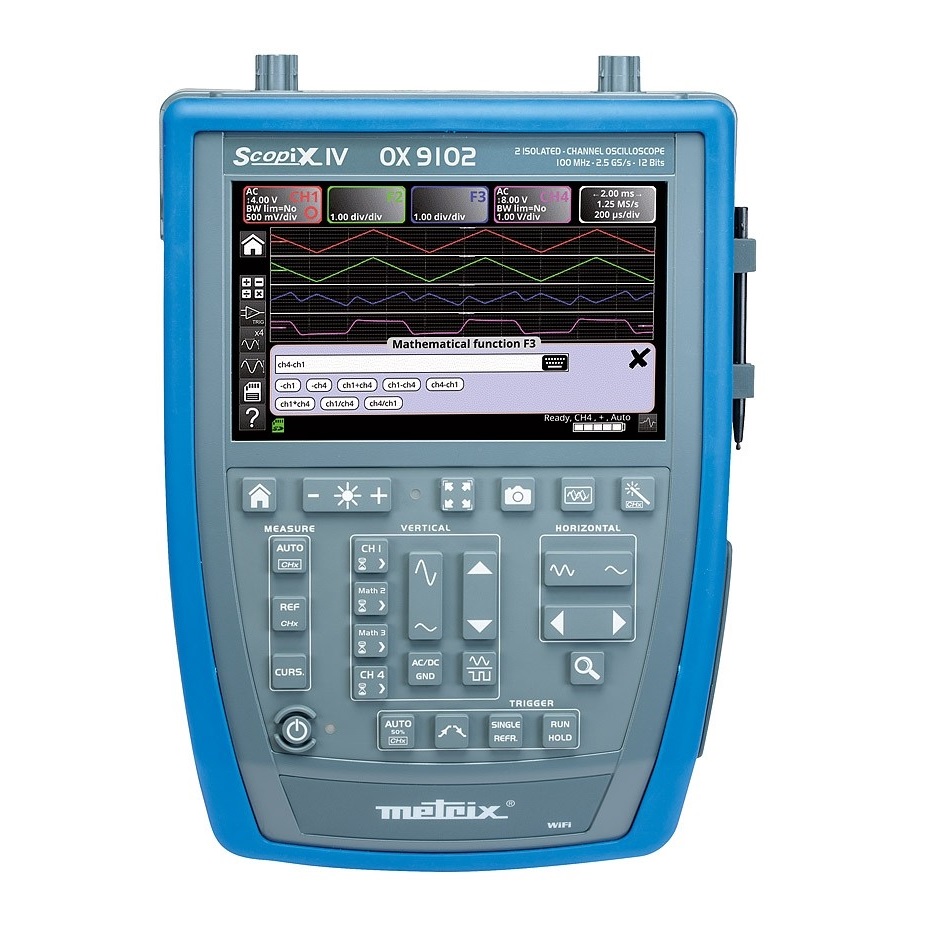

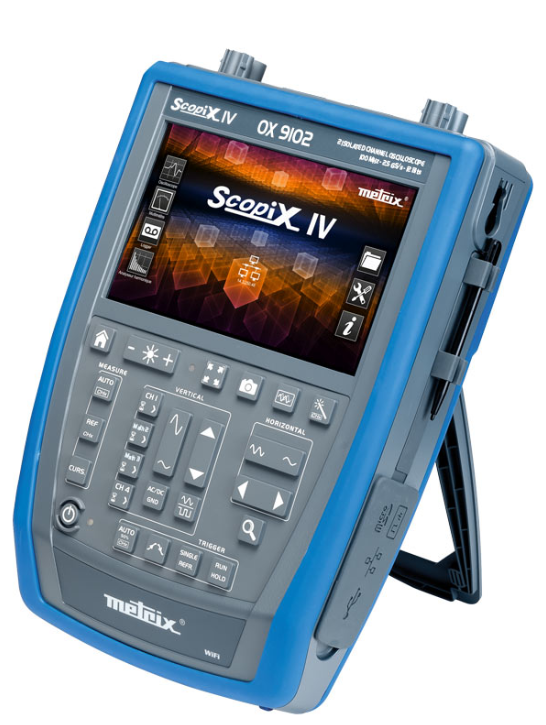

Осциллограф OX9102

Госреестр

Артикул: x-10650

719 000 руб./шт

Поверка - 8000 ₽/шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф OX9102 — это высокотехнологичный прибор, который объединяет в себе функции пяти устройств: осциллографа, мультиметра, регистратора данных и анализатора гармоник. Благодаря этому он подходит для широкого спектра задач в области электроники, телекоммуникаций и производства.

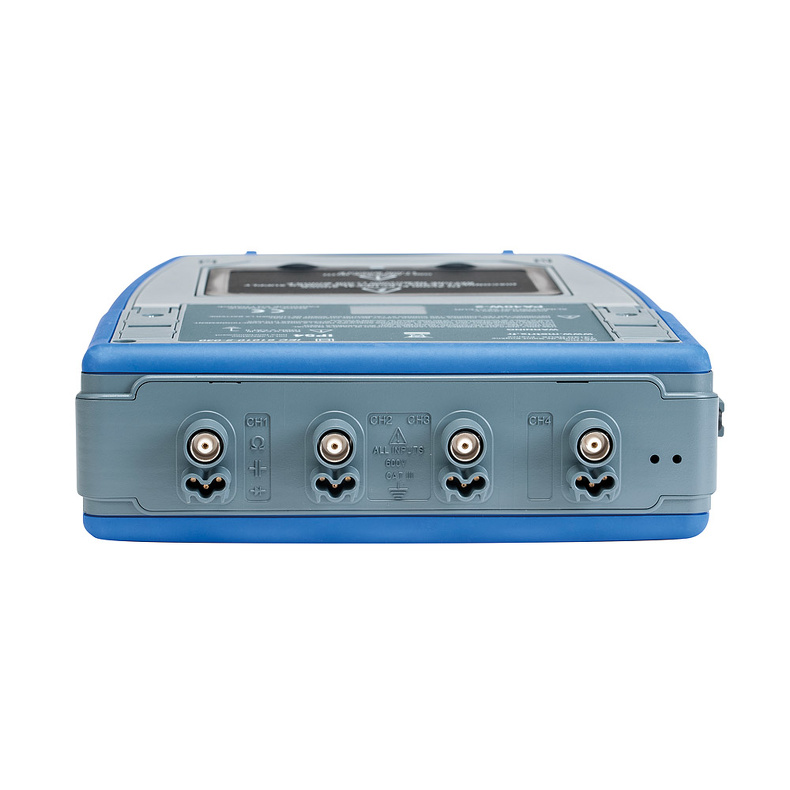

Прибор имеет два входных аналоговых канала, что позволяет одновременно анализировать два сигнала. Максимальная частота дискретизации в реальном времени составляет 2,5 ГГц на канал, а длина записи — 100 000 точек на канал. Это обеспечивает высокую точность и детализацию измерений.

Осциллограф OX9102 оборудован цветным ЖК TFT-дисплеем с диагональю 7 дюймов и разрешением 800 на 480 точек. Это позволяет получать детализированное и яркое изображение сигнала, что значительно упрощает процесс его анализа и интерпретации. В режиме осциллографа OX9102 даёт возможность визуально отслеживать сигналы, сохранять их в цифровом виде и автоматически или вручную измерять их амплитудные и временные характеристики. Это делает прибор крайне полезным инструментом для тестирования и настройки электронных схем.

Помимо этого, осциллограф OX9102 способен функционировать в режимах мультиметра, регистратора данных и анализатора гармоник. В режиме мультиметра он измеряет напряжение, силу тока, сопротивление и другие параметры электрических сигналов. В режиме регистратора данных он сохраняет сигналы в своей внутренней памяти для последующего анализа. В режиме анализатора гармоник он анализирует спектр сигналов и выявляет гармонические составляющие.

В нашем магазине вы можете купить Осциллограф OX9102 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Преимущества:

В режиме ОСЦИЛЛОГРАФ приборы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов.
В режиме МУЛЬТИМЕТР осциллографы измеряют напряжение постоянного и переменного тока, сопротивление постоянному току, электрическую емкость, частоту, проверять полупроводниковые компоненты, целостность цепей.
В режиме РЕГИСТРАТОР, осциллографы позволяют осуществлять накопление данных в течение 20000 секунд с интервалом 0,2 секунды.
В режиме АНАЛИЗАТОР ГАРМОНИК осциллографы отображают гармонические составляющие сигнала (до 63-ей). Результаты измерений отображаются в виде линейного спектра, в поле состояния отображается среднеквадратичное значение напряжения сигнала и коэффициент гармоник.

Характеристики

? Стоимость поверки оборудования Поверка	8000
Количество каналов	2
Полоса пропускания	100 МГц
Частота дискретизации	2,5 Гвыб/c
Интерфейсы	USB, LAN, Wi-Fi
Тип прибора	Цифровой
Тип	Осциллограф

Характеристики

Параметр		Значение
Технические характеристики в режиме осциллографа
Число входных аналоговых каналов		2
Максимальная частота дискретизации в реальном времени, ГГц		2,5 на канал
Длина записи, точек		100000 на канал
Канал вертикального отклонения
Входной импеданс		(1,000±0,005) МОм/12 пФ
Разрешение по вертикали, бит		12
Диапазон установки коэффициентов отклонения (КО)		от 2,5 мВ/дел до 20 В/дел
Пределы допускаемой основной абсолютной погрешности коэффициента отклонения на постоянном токе, В		±(0,02∙8[дел]∙КО[В/дел])
Полоса пропускания по уровню минус 3 дБ, МГц, не менее		100
Время нарастания переходной характеристики, нс, не более		5,85
Канал горизонтального отклонения
Диапазон установки коэффициентов развертки (КР)		от 10 нс/дел до 5 с/дел
Пределы допускаемой основной относительной погрешности частоты внутреннего опорного генератора		±50∙10^-6
Предел измерений, В	Частота, Гц	Разрешение, В	Пределы допускаемой основной абсолютной погрешности измерений, В ¹⁾
Технические характеристики в режиме мультиметра при измерении напряжения постоянного и переменного тока
Напряжение постоянного тока
0,8	-	0,0001	±(0,005∙Uизм.+25 е.м.р.)
8	-	0,001
80	-	0,01
800	-	0,1
Напряжение переменного тока
0,6	от 40 до 200 000	0,0001	±(0,01∙Uизм.+25 е.м.р.) ²⁾ ±(0,02∙Uизм.+25 е.м.р.) ³⁾ ±(0,03∙Uизм.+25 е.м.р.) ⁴⁾
6		0,001
60		0,01
600		0,1
Примечания: ¹⁾ – в диапазоне от 10 до 100 % предела измерений; ²⁾ – в диапазоне частот от 40 до 1000 Гц; ³⁾ – в диапазоне частот св. 1 до 10 кГц; ⁴⁾ – в диапазоне частот св. 10 до 200 кГц; Uизм. – измеренное значение напряжения, В; е.м.р. – единица младшего разряда
Предел измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм ¹⁾
Технические характеристики в режиме мультиметра при измерении сопротивления постоянному току
80 Ом	0,01 Ом	±(0,005∙Rизм.+25 е.м.р.)
800 Ом	0,1 Ом
8 кОм	1 Ом
80 кОм	10 Ом
800 кОм	100 Ом
8 МОм	1 кОм
32 МОм	10 кОм
Примечания: ¹⁾ – в диапазоне от 10 до 100 % предела измерений; Rизм. – измеренное значение сопротивления, Ом, кОм, МОм; е.м.р. – единица младшего разряда
Предел измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ ¹⁾
Технические характеристики в режиме мультиметра при измерении электрической емкости
5 нФ	1 пФ	±(0,06∙Cизм.+10 е.м.р.) ²⁾ ±(0,04∙Cизм.+10 е.м.р.) ³⁾ ±(0,02∙Cизм.+10 е.м.р.) ⁴⁾
50 нФ	10 пФ	±(0,02∙Cизм.+10 е.м.р.)
500 нФ	100 пФ
5 мкФ	1 нФ
50 мкФ	0,01 мкФ
500 мкФ	0,1 мкФ
5 мФ	1 мкФ
Примечания: ¹⁾– в диапазоне от 10 до 100 % предела измерений; ²⁾ – в диапазоне от 500 пФ до 1 нФ; ³⁾ – в диапазоне св. 1 до 2 нФ; ⁴⁾– в диапазоне св. 2 до 5 нФ; Cизм. – измеренное значение электрической емкости, нФ, мкФ, мФ; е.м.р. – единица младшего разряда
Диапазон измерений	Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц
Технические характеристики в режиме мультиметра при измерении частоты
от 20 Гц до 200 кГц	±0,002∙Fизм.
Примечание: Fизм. – измеренное значение частоты, Гц, кГц
Измеряемая физическая величина	Диапазон (предел) измерений	Пределы допускаемой основной абсолютной погрешности измерений
Технические характеристики в режиме мультиметра при измерении физических величин с дополнительными аксессуарами (опциями)
Сила переменного тока. Частота 50 Гц. (Опция HX0034)	от 0 до 45 А	±(0,015∙Iизм.+0,002)
	от 45 до 80 А	±0,04∙Iизм.
Температура. 1) (Опция HX0035B)	от -10 до +1250 °С	±(0,01∙Tизм.+3,5)
Температура. 2) (Опция HX0036)	от -100 до +500 °С	± (0,01∙Tизм.+1,5)
Сила переменного тока. Частота 50 Гц. (Опция HX0072)	от 5 до 3000 А	±(0,01∙Iизм.+0,5)
Сила переменного тока. Частота 50 Гц. (Опция HX0073)	от 1 до 300 А	±(0,01∙Iизм.+0,07)
Сила постоянного тока (Опция HX0094)	от 4 до 20 мА	±0,001∙Iизм.
Напряжение постоянного тока (Опция HX0095)	1000 В	±0,002∙Uизм.
Основные технические характеристики
Параметры дисплея		цветной ЖК TFT, диагональ7 дюймов, разрешение 800 на 480 точек
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В		от 98 до 264 50/60 10,8
Габаритные размеры, мм, (длина×ширина×высота)		292,5×210,6×66,2
Масса, кг		2,4
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %		от +18 до +28 70
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %		от 0 до +40 80 при температуре +35 °С

Комплектация

№	Наименование	Количество
1	Осциллограф портативный индустриальный OX9102	1
2	Сумка для переноски	1
3	Блок питания/зарядное устройство PA40W-2	1
4	Сетевой шнур 2P европейского стандарта	1
5	Комплект литий-ионных аккумуляторов	1
6	Ручка	1
7	Кабель Ethernet	1
8	Кабель USB	1
9	Предохранительный провод (красный, черный)	2
10	Измерительный щуп Ø 4 мм (красный, черный)	2
11	Датчик напряжения	2
12	Карта microSD (8 Гб)	1
13	Адаптер USB/microSD	1
14	Ручной ремешок	1
15	PROBIX типа «БАНАН»	1
16	Инструкция по установке USB для использования программы экспорта данных ScopeNet на компакт-диске	1
17	Руководство по эксплуатации в формате .pdf на компакт-диске (> 5 языков)	1
18	Руководство по запуску на бумажном носителе	1
19	Листок безопасности на 20 языках	1
