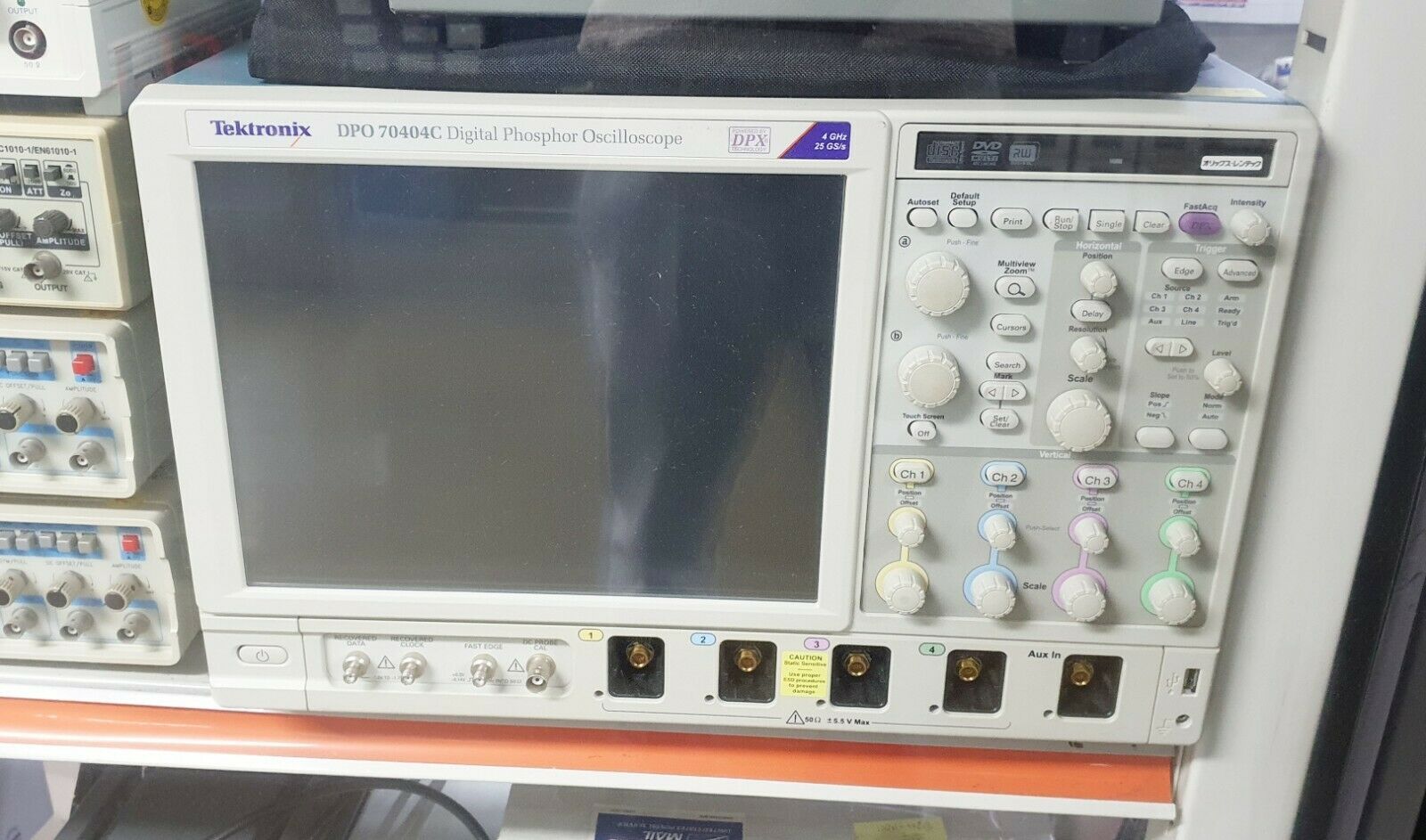

Осциллограф Tektronix DPO70404C (демонстрационный)

Спец.цена

Госреестр

Артикул: d-11534

Осциллограф Tektronix DPO70404C — это мощный инструмент для исследований, который обладает широкой полосой пропускания в 4 ГГц и поддерживает работу с 4 каналами, обеспечивая длину записи до 125 млн точек.

Подробнее

5 044 223 руб./шт

8 696 937 руб.

-42%

Экономия 3 652 714 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф Tektronix DPO70404C - это мощный и точный инструмент для анализа электросигналов с аналоговой пропускной способностью до 33 ГГц и временем нарастания в 9 пс. Это позволяет использовать его с самыми современными высокоскоростными последовательными интерфейсами, включая USB 3.0, HDMI и DisplayPort.

Прибору свойственна истинная пропускная способность в режиме реального времени для двух аналоговых каналов - 33 ГГц (для моделей с пропускной способностью 33 ГГц). Это обеспечивает максимальное разрешение и точность при анализе сложных сигналов. Среди других преимуществ осциллографа стоит выделить лучшую в отрасли частоту дискретизации (до 100 ГГц для двух каналов) и временную разрешающую способность.

При использовании всех четырех каналов осциллографу доступна пропускная способность до 23 ГГц, частота дискретизации в режиме реального времени до 50 ГГц и длина записи до 250 млн выборок с функцией масштабирования MultiView для быстрого и удобного просмотра данных. Этот осциллограф предназначен для обработки сигналов с аналоговой полосой, достигающей 33 ГГЦ, благодаря чему он обеспечивает исключительную точность и разрешение в работе с современными высокоскоростными интерфейсами.

Одна из основных характеристик этого осциллографа – возможность захвата более 300 тысяч осциллограмм каждую секунду на каждый из каналов. Это делает данный осциллограф превосходным средством для анализа меняющихся со временем сигналов и позволяет ускоренно обнаруживать и устранять проблемы в проектируемых схемах. Осциллограф дополнительно оборудован 16 каналами цифрового типа с разрешением 80 пикосекунд и предназначен для одновременного анализа аналоговых и цифровых сигналов.

Уникальная iCapture-технология позволяет пользователям исследовать аналоговые свойства цифровых сигналов, без необходимости переключения пробника, что существенно экономит время и облегчает процесс устранения неполадок. Запускающая система осциллографа настроена под работу с сигналами последовательных интерфейсов и обеспечивает запуск по определенным кодам со скоростью до 6.25 гигабит в секунду. Это позволяет пользователю определять события, связанные с комбинациями данных, и упрощает отладку протоколов передачи информации.

В нашем магазине вы можете купить Осциллограф Tektronix DPO70404C - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Количество каналов	4
Полоса пропускания	4 ГГц
Частота дискретизации	25 Гвыб/c
Интерфейсы	USB, LAN, GPIB, DVI
Тип прибора	Цифровой
Тип	Осциллограф

Характеристики

Технические характеристики DPO70404C

	DPO70404C, MSO70404C	DPO70604C, MSO70604C	DPO70804C, MSO70804C	DPO71254C, MSO71254C	DPO71604C, MSO71604C	DPO72004C, MSO72004C
Число аналоговых каналов	4	4	4	4	4	4
Число цифровых каналов (только MSO70000)	16	16	16	16	16	16
Аналоговая полоса пропускания по уровню -3дБ (с отключаемой цифровой коррекцией)	4ГГц	6ГГц	8ГГц	12,5ГГц	16ГГц	20ГГц
Полоса пропускания аналогового тракта (-3дБ)	4ГГц	6ГГц	8ГГц	12,5ГГц	16ГГц (тип.)	16ГГц (тип.)
Время нарастания (тип.)	по уровням 10- 90%: 98пс по уровням 20- 80%: 68пс	по уровням 10- 90%: 65пс по уровням 20- 80%: 45пс	по уровням 10- 90%: 49пс по уровням 20- 80%: 34пс	по уровням 10- 90%: 32пс по уровням 20- 80%: 22пс	по уровням 10- 90%: 24,5пс по уровням 20- 80%: 17пс	по уровням 10- 90%: 18пс по уровням 20- 80%: 14пс
Частота дискретизации (1, 2кан.) (макс. частота дискретизации 50Гвыб/с, если сигнал цифрового канала подается на аналоговый канал через аналоговый мультиплексор iCapture)	25Гвыб./с	25Гвыб./с	25Гвыб./с	100Гвыб./с	100Гвыб./с	100Гвыб./с
Частота дискретизации (3, 4кан.)	25Гвыб./с	25Гвыб./с	25Гвыб./с	50Гвыб./с	50Гвыб./с	50Гвыб./с
Частота дискретизации (режим ET/IT)	5Твыб./с	5Твыб./с	5Твыб./с	10Твыб./с	10Твыб./с	10Твыб./с
Длина записи на канал (стандартная конфигурация)	31,25млн. точек 62,5млн. точек (серия MSO70000)	31,25млн. точек 62,5млн. точек (серия MSO70000)	31,25млн. точек 62,5млн. точек (серия MSO70000)	31,25млн. точек 62,5млн. точек (серия MSO70000)	31,25млн. точек 62,5млн. точек (серия MSO70000)	31,25млн. точек 62,5млн. точек (серия MSO70000)
Длина записи на канал (с опцией 5XL, серия DPO70000)	62,5млн. точек	62,5млн. точек	62,5млн. точек	62,5млн. точек	62,5млн. точек	62,5млн. точек
Длина записи на канал (с опцией 10XL)	125млн. точек	125млн. точек	125млн. точек	125млн. точек	125млн. точек	125млн. точек
Длина записи на канал (с опцией 20XL)	нет	нет	нет	250млн. точек	250млн. точек	250млн. точек
Длина записи на канал (с опцией 50XL)	нет	нет	нет	нет	нет	нет
Разрешение по времени	40пс (25Гвыб./с)	40пс (25Гвыб./с)	40пс (25Гвыб./с)	10пс (100Гвыб./с)	10пс (100Гвыб./с)	10пс (100Гвыб./с)
Продолжительность захвата с макс. частотой дискретизации (стандартная конфигурация)	1,25мс 2,5мс (серия MSO70000)	1,25мс 2,5мс (серия MSO70000)	1,25мс 2,5мс (серия MSO70000)	0,31мс 0,61мс (серия MSO70000)	0,31мс 0,61мс (серия MSO70000)	0,31мс 0,61мс (серия MSO70000)
Продолжительность захвата с макс. частотой дискретизации (с опцией 5XL, серия DPO70000)	2,5мс	2,5мс	2,5мс	0,63мс	0,63мс	0,63мс
Продолжительность захвата с макс. частотой дискретизации (с опцией 10XL)	5,0мс	5,0мс	5,0мс	1,3мс	1,3мс	1,3мс
Продолжительность захвата с макс. частотой дискретизации (с опцией 20XL)	—	—	—	2,5мс	2,5мс	2,5мс
Продолжительность захвата с макс. частотой дискретизации (с опцией 50XL)	—	—	—	—	—	—
Вертикальный шум (% от полного диапазона), типовой (50мВ/дел., ограничение полосы пропускания вкл., макс. частота дискретизации)	0.28%	0.32%	0.35%	0.36%	0.36%	0.56%
Диапазон скорости развертки (режим Авто)	От 20пс/дел. до 1000с/дел.	От 20пс/дел. до 1000с/дел.	От 20пс/дел. до 1000с/дел.	От 10пс/дел. до 1000с/дел.	От 10пс/дел. до 1000с/дел.	От 10пс/дел. до 1000с/дел.
Разрешение по времени (режим ET/IT)	200фс	200фс	200фс	100фс	100фс	100фс
Ср. кв. погрешность измерения интервала времени при длительности <100нс; однократный запуск; время нарастания сигнала = 1,2 от времени нарастания осциллографа, 100мВ/дел., ограничение полосы пропускания вкл.; макс. частота дискретизации	1,48пс	1,33пс	1,24пс	1,23пс	1,15пс	1,43пс
Уровень собственного джиттера (тип.) (с включенным расширением полосы пропускания BWE)	340фс	300фс	300фс	270фс	270фс	290фс
