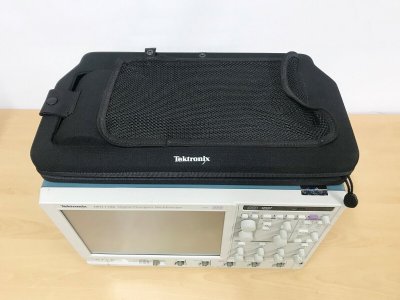

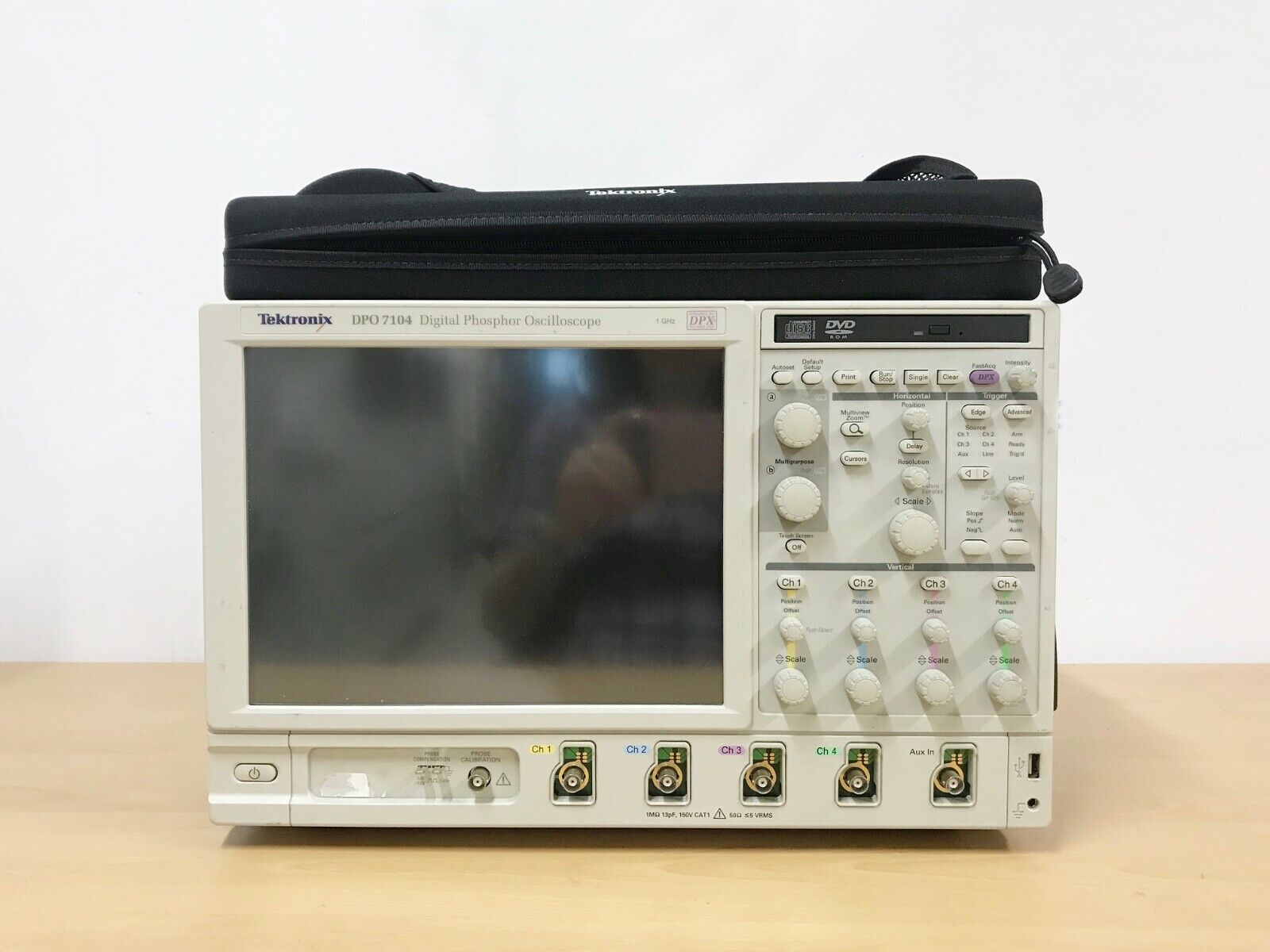

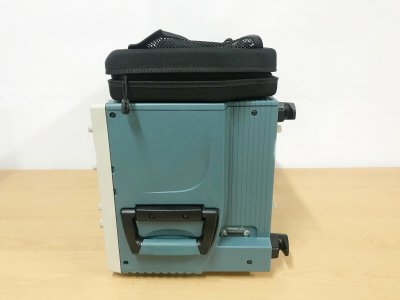

Осциллограф Tektronix DPO7104 (демонстрационный)

Спец.цена

Госреестр

Артикул: d-10655

Осциллограф Tektronix DPO7104 — это четырёхканальный прибор с полосой пропускания 1 ГГц и возможностью записи до 200 млн точек. Технология MultiView Zoom обеспечивает быструю навигацию по захваченным данным.

Подробнее

1 368 959 руб./шт

3 183 626 руб.

-57%

Экономия 1 814 667 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф Tektronix DPO7104 является запоминающим, стационарным, цифровым устройством, которое идеально подходит для проведения профессиональных измерений и анализа различных электрических сигналов.

Благодаря полосе пропускания до 1ГГц и частоте дискретизации до 20ГГц, этот осциллограф обеспечивает высокую точность при работе со сложными сигналами, а объем памяти 40 МБ на канал позволяет проводить длительные измерения без потери качества данных. Осциллограф имеет множество функций синхронизации, включая синхронизацию по фронту, длительности импульса, глитчу (случайному сбою), истечению времени ожидания, состоянию, нарушению времени становления / удержания, окну, автоматическую синхронизацию, синхронизацию при однократном запуске и синхронизацию по ранту (краю). Это делает осциллограф универсальным инструментом для работы с различными типами сигналов и облегчает процесс их анализа.

С помощью осциллографа Tektronix DPO7104 специалисты могут проводить измерения мощности, выполнять статистический анализ, использовать быстрое преобразование Фурье и другие функции, упрощающие процесс исследования сигналов. Возможность подключения к ПК через интерфейсы VGA, USB или Ethernet обеспечивает передачу данных и управление осциллографом с помощью специализированного программного обеспечения.

Осциллограф Tektronix DPO7104 представляет собой высокопроизводительный, цифровой запоминающий осциллограф, способный отображать до 4 каналов одновременно. Обладая полосой пропускания до 1 ГГц и частотой дискретизации до 20 ГГц, он идеально подходит для профессионалов, занимающихся измерениями и анализом различных электрических сигналов. Этот осциллограф оборудован цветным дисплеем для лучшего визуального восприятия данных, а также предоставляет широкий спектр интерфейсов для подключения, включая VGA, Ethernet и USB. Это обеспечивает гибкость в использовании и простоту передачи данных на компьютер для дальнейшего анализа.

В дополнение к основным функциям, таким как усреднение, выборка и растяжка, осциллограф также предоставляет БПФ (быстрое преобразование Фурье), автоизмерения и курсорные измерения. Пиковый детектор также доступен для более точного анализа сигналов. Таким образом, Tektronix DPO7104 обеспечивает комплексное решение для всех ваших осциллографических потребностей.

В нашем магазине вы можете купить Осциллограф Tektronix DPO7104 - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Количество каналов	4
Полоса пропускания	1 ГГц
Частота дискретизации	20 Гвыб/c
Интерфейсы	USB, LAN, GPIB, RS-232, VGA
Тип прибора	Цифровой
Тип	Осциллограф

Характеристики

Система вертикального отклонения
Входные каналы	4
Аппаратная аналоговая полоса пропускания (-3 дБ)	1 ГГц
Время нарастания 10-90% (типичное)	225 пс
Время нарастания 20-80% (типичное)	160 пс
Усиление по постоянному току	±1,25% (±1%, типовое) с отношением смещение/положение, равным 0
Пределы аппаратной полосы пропускания	250 МГц или 20 МГц
Подключение входов	Постоянный ток, переменный ток, заземление
Входное сопротивление	1 МΩ±1% или 12 пФ ±2 пФ или 50Ω±1%
Чувствительность входов	1 МΩ: цена деления – от 1 мВ до 10 В50 Ω: цена деления – от 1 мВ до 1 В
Разрешение по вертикали	8 бит (> 11 бит с усреднением)
Максимальное входное напряжение, 1 МΩ	±150 B CAT I, уменьшено на 20 дБ/декада до 9 BRMS свыше 200 кГц
Максимальное входное напряжение, 50 Ω	5 BRMS, с пиками менее ±24 В
Диапазон позиционирования	±5 делений
Диапазон смещения	Цена деления 1 мВ – 50 мВ: ±1 мВЦена деления 50,5мВ – 99,5 мВ: ±0,5 ВЦена деления 100 мВ – 500 мВ: ±10 ВЦена деления 505 мВ – 995 мВ: ±5 ВЦена деления 1 В – 5 В: ±100 ВЦена деления 5,05 В до 10 В: ±50 В
Точность смещения	Цена деления 1 мВ – 9,95 мВ: ±0,2% (значение смещения – позиционирование) ±0,1 дел.±1,5 мВЦена деления 10 мВ – 99,5 мВ: ±0,35% (значение смещения – позиционирование) ±0,1 дел.±1,5 мВЦена деления 100 мВ – 1 В: ±0,35% (значение смещения – позиционирование) ±0,1 дел.±15 мВЦена деления 1,01 В – 10 В: ±0,25% (значение смещения – позиционирование) ±0,1 дел.±150 мВ
Задержка двумя каналами (обычная)	≤100 пс (50 Ω, подключение пост. тока и равной цене деления или свыше 10 мВ)
Выделение канала (любые два канала при равной настройке вертикального масштабирования)	≥100:1 при ≤100 МГц и ≥ свыше 30:1
Система горизонтального отклонения
Диапазон временной развертки	Цена деления 50 пс – 1000 псЦена деления 25 пс – 1000 с
Временное разрешение (в режиме ЕТ) с мод. 2SR	500 фс250 фс
Диапазон задержки временной развертки	5 нс – 250 с
Диапазон компенсации временного запаздывания канал-канал	±200 нс
Точность измерения приращения времени	((0,06/частота дискретизации)+(2.5 ppm × показание)) ср. кв.
Разброс синхронизации (ср.кв)	1,5 псср.кв. (стандартный)
Уровень собственного шума мерцания	< 1 пс ср.кв. (< 2 пс пиковый) для записей длительностью < 10 мкс< 2.5 пс ср.кв. для записей длительностью < 30 мс< 65 частей/триллион для записей длительностью <10 нс
Точность временной развертки	± 2.5 ppm + старение < 1 ppm в год
Система регистрации
Фактическая частота дискретизации
1 канал (макс.)	20 Гвыб./сС мод. 2SR – 40 Гвыб./с
2 канала (макс.)	10 Гвыб./сС мод. 2SR – 20 Гвыб./с
3-4 канала (макс.)	5 Гвыб./сС мод. 2SR – 10 гВыб./с
Частота дискретизации эквивалентного времени (макс.)	4 трлн. Выборок в секунду (для повторяющихся сигналов)
Максимальная длина памяти на канал	В стандартной конфигурации – 400 М (1 кан.), 20 М (2 кан.), 10 М (4 кан.)С мод. 2RL – 80 М (1 кан.), 40 М (2 кан.), 20 М (4 кан.)С мод. 5RL – 200 М (1 кан.), 100 М (2 кан.), 50 М (4 кан.)
Максимальная продолжительность с максимальным разрешением в реальном времени (1 кан.)
Разрешение	Одноразовое – 50 пс (20 Гвыб./с)С мод. 2SR- 25 пс (40 Гвыб./с)
Максимальная продолжительность со стандартной памятью	2 мсС мод. 2SR – 1 мс
Максимальная продолжительность с мод. 2RL	4 мсС мод. 2SR – 2 мс
Максимальная продолжительность с мод. 5RL	10 мсС мод. 2SR – 5 мс
Система запуска Pinpoint
Чувствительность
Подключен внутренний канал данных	0,5 дел. DC до 50 МГ увеличение до 1 дел. При 2 ГГц
Внешний (дополнительный вход) 1 МΩ	250 мВ от DC до 50 МГц
Характеристики запуска
Типы запуска по событию А и событию с задержкой В	По фронту, сбою, рант-импульсу, длительности, времени перехода, времени ожидания, комбинации, состоянию, установке/фиксации, интервалы – за исключением по фронту, комбинации и состоянию все типы запуска можно квалифицировать по двум каналам
Тип запуска в низкоскоростных последовательных протоколах (только событие А)	I2C, SPI, RS-232, CAN, (только с мод.LSA)Запуск по адресу, данным, состояниям подтверждения связи и другим условиям
Основные режимы запуска	Автоматический, обычный и отдельный
Последовательность запуска	Основная, с задержкой по времени, с задержкой по событиям, сброс по времени, сброс по состоянию, сброс по переходу. Все последовательности могут включать отдельные горизонтальные задержки после события запуска для позиционирования интервала регистрации во времени
Запуск, связанный с обменом данных (требуется мод. МТМ)	Поддержка кодированных сигналов AMI, HDB3, BnZS, CMI, MLT3 и NRZ. Выбор выделенной положительной или отрицательной логической единицы формы нулевого импульса или глазковой индикации.
Форматы запуска по типу видеосигнала и скорости полей	Запуск по отрицательному синхронизированному полному видеосигналу, полю 1 или 2 для чересстрочных систем, по любому полю, по определенной строке или по любой строке для чересстрочных систем или систем с прогрессивной разверткой. Поддерживаются системы: NTSC, PAL, SECAM и HDTV 1080/24sF, 1080p/25, 1080i/60, 1080p/24, 720p/60, 480p/60
Диапазон уровня запуска
Внутренний	±12 делений от центра экрана
Внешний запуск	Интерфейс TekVPI; ±5 В(50 Ω); 150 B CAT I, уменьшается при 20 дБ/декада до 9 Вср.кв. свыше 200 кГц (1 МΩ)
Линия	Фиксирована на 0 В
Подключение запуска	Пост. и переем. Ток (затухание <60 Гц), подавление ВЧ (затухание >30 кГц), подавление НЧ (затухание <80 кГц, подавление шума (уменьшается чувствительность)
Интервал выдержки запуска	Мин. 250 нс, макс. 12 с
Измерения осциллограмм
Автоматические измерения	53. из которых 8 могут отображаться на дисплее в любое время; статистические измерения, пользовательские опорные уровни, измерения в пределах строб-импульса, изолирующее определенное событие при регистрации и запускающее измерение
Измерения амплитуды	Амплитуда, высокая, низкая, максимум, минимум, полный размах, средняя, среднее значение цикла, среднеквадратическая, среднеквадратическая цикла, положительный выброс, отрицательный выброс
Измерения времени	Время нарастания, время спада, положительная длительность, отрицательная длительность, положительный коэффициент заполнения, отрицательный коэффициент заполнения, интервал, частота, задержка
Комбинации	Область, циклическая область, фаза, длительность вспышки
Гистограмма	Подсчет гистограмм, попадания в блок, попадания пиков, медиана, максимум, минимума, полный размах, среднее (μ), стандартная девиация (s), {μ}+1s, {μ}+2s, {μ}+3s
Глазковая индикация	Отношение подавления (абсолютное, %, дБ), высота глазка, длительность, вершина, основание, переход %, разброс (полный размах), ср.кв.),шум (полный размах, ср.кв.), отношение с/ш, искажение цикла, добротность
Обработка осциллограмм и математические функции
Арифметическая	Сложение, вычитание, умножение, деление и скаляры
Алгебраические выражения	Задание алгебраических выражений, включая скаляры, осциллограммы, пользовательские переменные и результаты параметрических измерений
Математические функции	Усреднение, инверсия, интегрирование, дифференцирование, квадратный корень, экспоненциальная функция, Log10, Loge, Abs, Ceiling, Floor, Min, Max, Sin, Cos, Tan, ASin, ACos, ATan, Sinh, Cosh, Tanh
Отношения	Логические результаты сравнения >, <
Функции частотной области	Спектр, амплитуда и фаза, реальный и воображаемый спектр
Вертикальные единицы	Амплитуда: линейная, дБ, дБмФаза: градусы, радианы, групповая задержкаЕдиницы ИРИ и мВ
Функции интервала	Выпрямление, Хемминг, Хеннинг, Кайзер-Бессель, Блэкман-Харрис, Гаусс, Flattop2, экспоненциальная Tek
Определение осциллограммы	В виде произвольного математического выражения
Функции фильтра	Пользовательские фильтры. Пользователи определяют фильтр, содержащий коэффициенты фильтра. Имеется несколько готовых фильтров
Функции маски	Функция, формирующая базу данных изображений осциллограмм. Можно определить количество выборок
Характеристики дисплея
Тип дисплея	ЖК цветной дисплей с активной матрицей
Размер дисплея	Диагональ: 307,3 мм (12,1 дюйм)
Разрешение дисплея	XGA 1240х768 пиксел
Стили осциллограмм	Векторная, точечная, переменное послесвечение, постоянное послесвечение
Цветовые палитры	Обычная, зеленая, серая, температура, спектральная и пользовательская
Формат дисплея	YT, XY
Компьютерная система и периферия
Операционная система	Windows XP
Процессор	Intel Pentium 4; 3.4 ГГц
Память	2 Гб
Жесткий диск	Задняя панель, съемный жесткий диск емкостью 80 Гб
Привод CD-R/W	Передняя панель; привод CD-R/W с программой записи компакт-дисков
Принтер (дополнительно)	Термопринтер; Чехол входит в комплект поставки осциллографа
Порты входа/выхода передней панели
Выход компенсатора-пробника	На переднее панелиАмплитуда 1 В ±20% c нагрузкой ≥50Ω;500 мВ при нагрузке 50Ω, частота 1 кГц ±5%
Порт USB 2.0	Один разъем на передней панели и четыре на боковой
Вход для внешней синхронизации	+

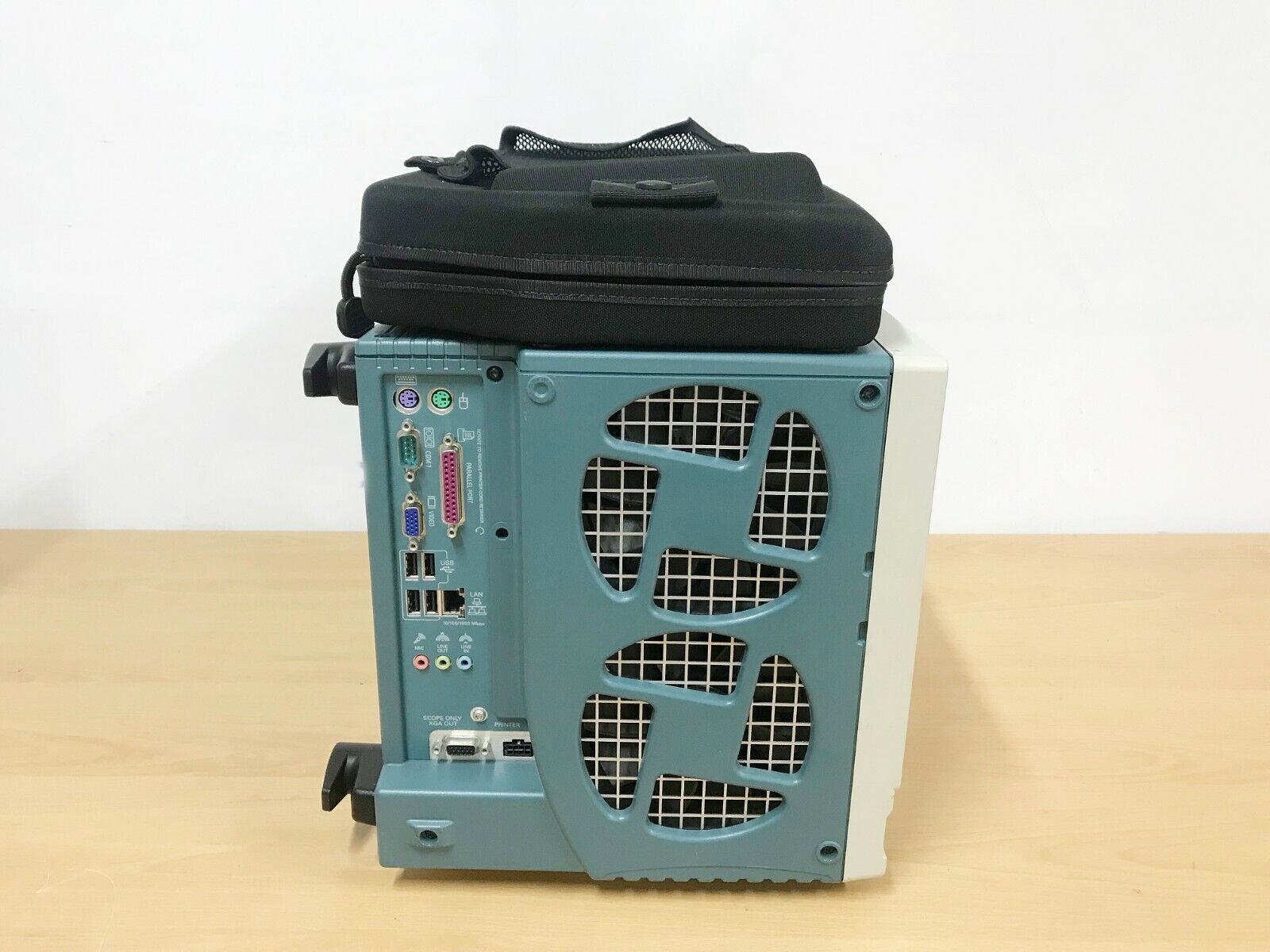

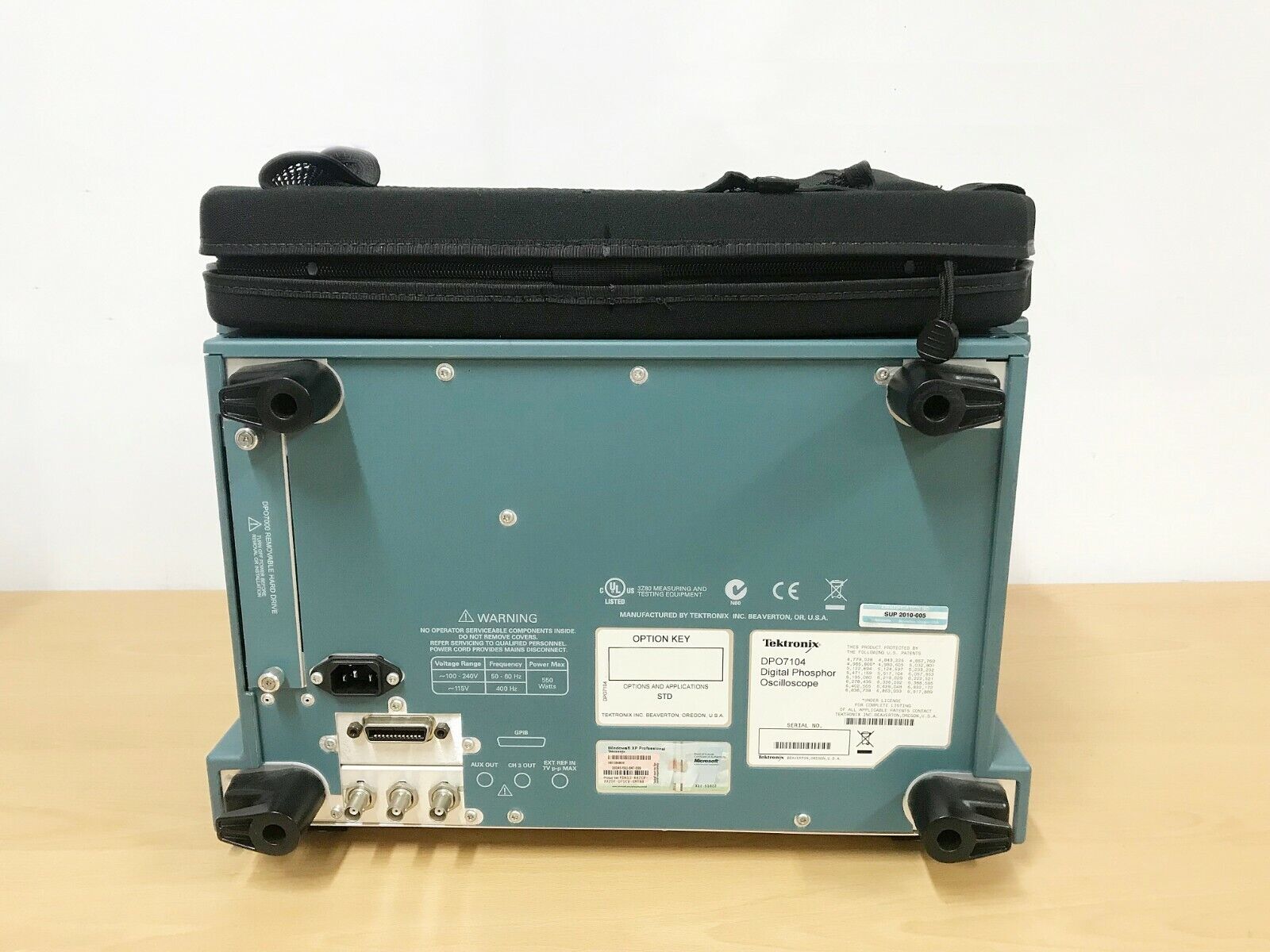

Боковая и задняя панели
Параллельный порт	Разъем IEEE 1284, DB-25
Порт LAN	Разъем RJ-45, поддержка 10Base-T, 100Base-T и Gigabit Ethernet
Последовательный порт	Порт DB-9 COM1
Видеопорт VGA	Гнездовой разъема DB-15; подключение второго монитора в режиме двух мониторов
VGA видеопорт осциллографа	Гнездовой разъем DB-15, отображение осциллограмм на внешнем дисплее или проекторе
Питание	90 – 264 Вср.кв., 47 – 63 Гц; CAT II, < 400 ВА
Выход аналогового сигнала	Разъем BNC предоставляет буферную версию сигнал, назначенную входу кан. 3, если кан. 3 выбран в качестве источника запуска 50 мВ/дел. ±20% при нагрузке 1МΩ, 25 мВ/дел. ±20% при нагрузке 50 Ω. 100 МГц при нагрузке 50 Ω
Вход внешнего синхросигнала	Разъем BNC, система временной развертки может выполнять фазовую подстройку частоты по внешнему опорному сигналу 10 МГц
Выход внешнего синхросигнала	Разъем BNC для ТТЛ-совместимого входа внутреннего генератора опорной частоты 10 МГц
Выход внешнего запуска	Разъем BNC для ТТЛ-совместимого импульса переключения полярности при запуске осциллографа
Порт GPIB	Стандартный IEEE 488.2
Общие данные
Размеры	292х451х265 мм (11.48х17.75х10.44 дюймов)
Масса нетто	15 кг (32 фунта)
Масса брутто	28,9 кг (63.75 фунта)
