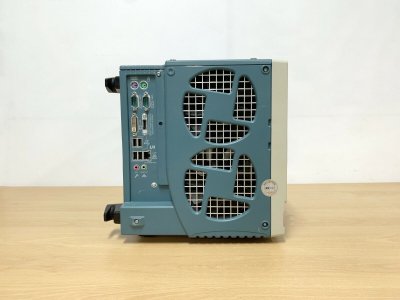

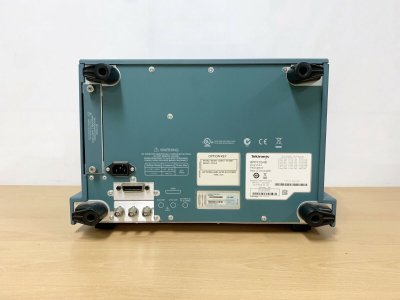

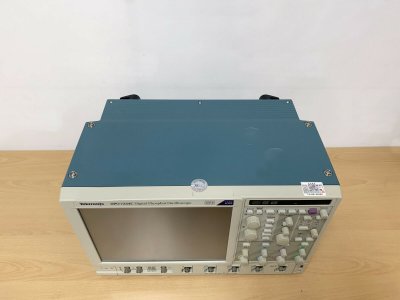

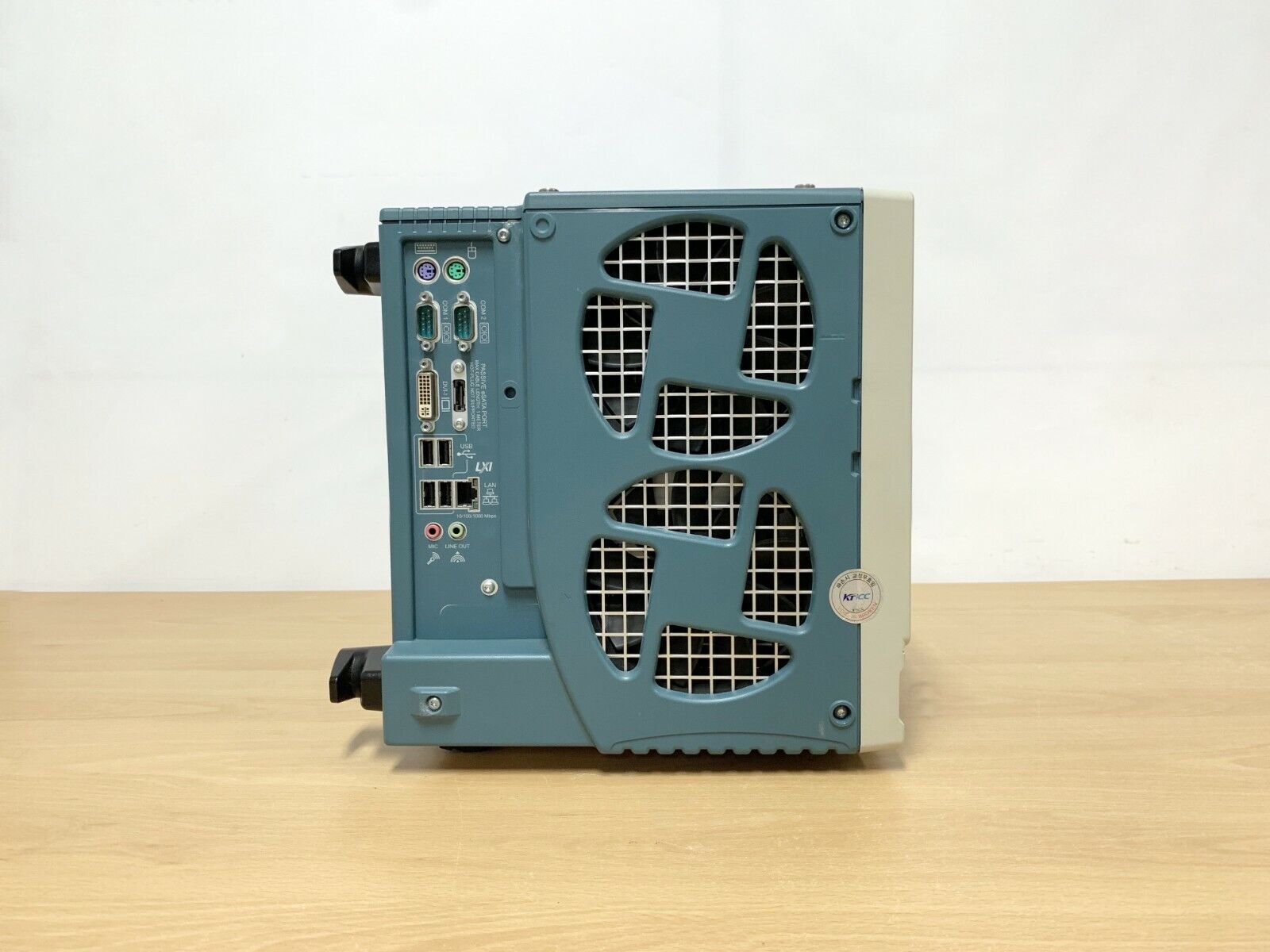

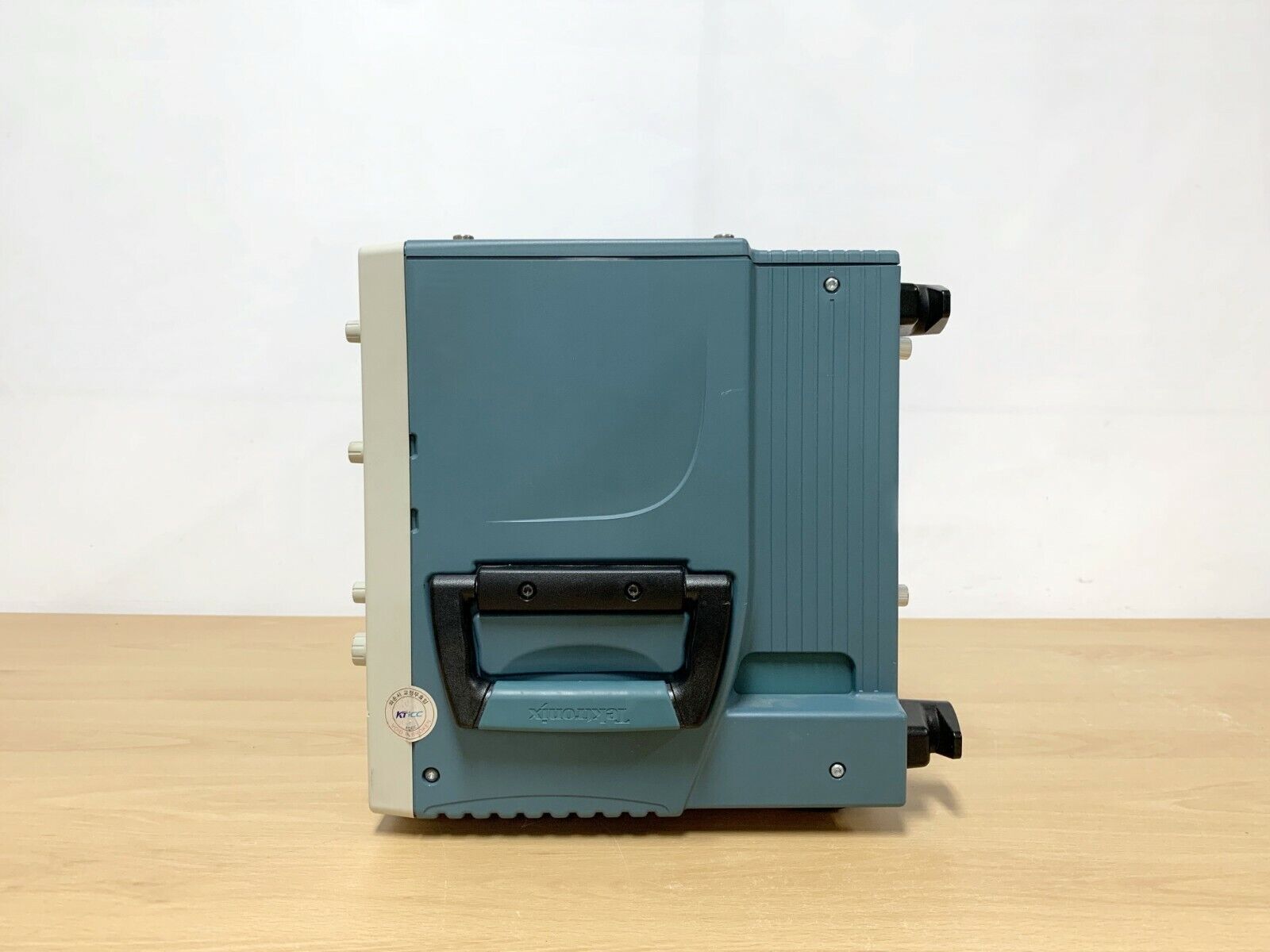

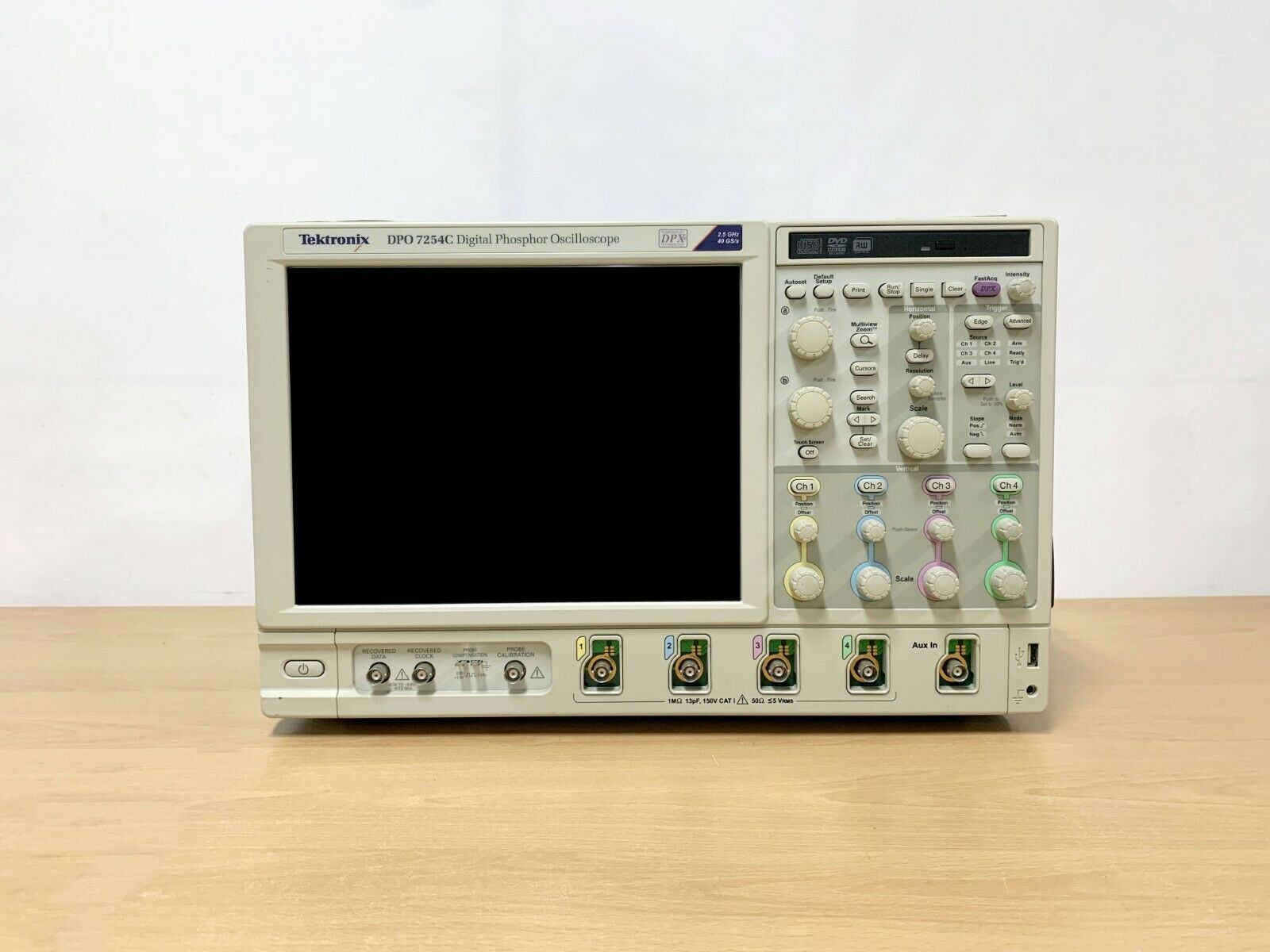

Осциллограф Tektronix DPO7254C
Осциллограф Tektronix DPO 7254 C - это высокоэффективный и точный прибор для анализа разнообразных электрических сигналов. Его возможности включают полосу пропускания до 2,5 гигагерц и частоту дискретизации в настоящем времени до 40 миллиардов выборок за секунду для одного канала.
В случае использования всех четырех каналов одновременно, осциллограф предоставляет частоту дискретизации 10 миллиардов выборок за секунду в реальном времени. Это дает возможность получать высококачественные и точные результаты измерений даже при обработке самых сложных сигналов. Функция масштабирования MultiView позволяет легко и быстро переходить между сигналами, а максимальный темп захвата осциллограмм - более 250 тысяч в секунду.
Благодаря режиму сегментированной памяти FastFrame, скорость регистрации достигает 310 тысяч осциллограмм за секунду, что делает осциллограф отличным решением для исследования динамично меняющихся сигналов. Пользователи могут выбирать между различными фильтрами, чтобы ограничить полосу пропускания и повысить точность измерений на низких частотах. Осциллограф DPO 7254 C, выпускаемый под брендом Tektronix, представляет собой передовое устройство для профессионалов в сфере разработки и тестирования электронных компонентов и систем. Этот прибор обеспечивает получение точных и достоверных результатов измерений.
Осциллограф имеет полосу пропускания 2.5 ГГц и функционирует на основе технологии Pinpoint, что гарантирует гибкость и эффективность при запуске измерений. Более 1,4 тысяч возможных вариантов запуска позволяют применять осциллограф в самых разных ситуациях. Устройство оснащено рядом функций для облегчения обнаружения и анализа данных, включая продвинутые возможности поиска, отметки и автоматическое измерение параметров сигнала. Интерфейс TekVPI дает возможность использовать активные, дифференцирующие и токовые датчики.
Большой сенсорный экран с диагональю 30.7 см и разрешением XGA делает работу с осциллографом удобной и интуитивно понятной. Пользователи имеют возможность настраивать пользовательский интерфейс (MyScope) и контекстное меню для повышения своей эффективности. Исходя из всего вышесказанного, осциллограф DPO 7254 C производства Tektronix прекрасно подходит для специалистов по разработке и тестированию электронных систем, обеспечивая точные и надежные данные в процессе работы.
В нашем магазине вы можете купить Осциллограф Tektronix DPO7254C - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Характеристики
Тип
|
Осциллограф |
Количество каналов
|
4 |
Полоса пропускания
|
2.5 ГГц |
Система вертикального отклонения, аналоговые каналы | |
Число каналов | 4 |
Полоса пропускания | 2,5 ГГц |
Время нарастания | 160 пс |
Время нарастания по уровням 10…90% (тип.) | 160 пс |
Время нарастания по уровням 20…80% (тип.) | 100 пс |
Погрешность усиления постоянного напряжения | ±1% (в положении 0, с установленным смещением 0 В) |
Ограничение полосы пропускания | В зависимости от модели: 3,0 ГГц, 2,5 ГГц, 2 ГГц, 1 ГГц, 500 МГц, 250 МГц и 20 МГц |
Режим входа | открытый (DC), закрытый (AC), заземленный (GND) |
Входное сопротивление | 1 МОм ±1%, 13 пФ ±2 пФ или 50 Ом ± 1% |
Входная чувствительность | 1 МОм: от 1 мВ/дел. до 10 В/дел.; 50 Ом: от 1 мВ/дел. до 1 В/дел. |
Разрешение по вертикали | 8 бит (более 11 бит в режиме Hi-Res) |
Макс. входное напряжение на входе 1 Мом | 150 В Кат. I, снижается с крутизной 20 дБ/декаду до 9 В (скз) на частоте выше 200 кГц |
Макс. входное напряжение на входе 50 Ом | 5 В (скз), с пиковыми значениями не более ±24 В |
Диапазон позиционирования | ±5 делений |
Задержка между любыми двумя каналами (тип.) | не более 100 пс (50 Ом, открытый вход, при одинаковой чувствительности по вертикали равной или больше 10 мВ/дел.) |
Диапазон смещения от 1 мВ/дел. до 50 мВ/дел. от 50,5 мВ/дел. до 99,5 мВ/дел. от 100 мВ/дел. до 500 мВ/дел. от 505 мВ/дел. до 995 мВ/дел. от 1 В/дел. до 5 В/дел. от 5,05 В/дел. до 10 В/дел. |
±1 В ±(1,5 В – 10 делений) ±10 В ±(15 В – 10 делений) ±100 В ±(150 В – 10 делений) |
Погрешность смещения от 1 мВ/дел. до 9,95 мВ/дел. от 10 мВ/дел. до 99,5 мВ/дел. от 100 мВ/дел. до 1 В/дел. от 1,01 В/дел. до 10 В/дел. |
±0,2% х (смещение – положение) ± 0,1 дел. ± 1,5 мВ ±0,35% х (смещение – положение) ± 0,1 дел. ± 1,5 мВ ±0,35% х (смещение – положение) ± 0,1 дел. ± 15 мВ ±0,25% х (смещение – положение) ± 0,1 дел. ± 150 мВ |
Развязка между каналами (любые два канала при одинаковой вертикальной чувствительности) (тип.) | не менее 100:1 на частоте не более 100 МГц не менее 30:1 на частоте от 100 МГц до 2,5 ГГц не менее 20:1 на частоте от 2,5 до 3,5 ГГц |
Система горизонтальной развертки, аналоговые каналы | |
Параметр | DPO7254С (с опцией 2SR |
Максимальная частота дискретизации 1 канал 2 канала 3-4 канала |
40 Гвыб./с 20 Гвыб./с 10 Гвыб./с |
Макс. частота дискретизации в эквивалентном времени | 4 Твыб./с |
Максимальная длина записи | |
в стандартной конфигурации | 50 M (1 канал), 25 М (2 канала), 12,5 M (4 канала) |
с опцией 2RL | 125 M (1 канал), 50 М (2 канала), 25 M (4 канала) |
с опцией 5RL | 250 M (1 канал), 125 М (2 канала), 50 M (4 канала) |
с опцией 10RL | - |
Максимальная продолжительность захвата при максимальной частоте дискретизации в реальном времени (1 канал) | 1-2 мс при стандартной длине записи, до 10 мс с опциями увеличения длины записи |
Диапазон скорости развертки | от 25 пс/дел. до 1000 с/дел. |
Разрешение по времени (в режиме эквивалентного времени и реального времени с интерполяцией, ET/IT) | 250 фс |
Диапазон задержки развертки | от 5 нс до 250 с |
Диапазон временного сдвига между каналами | ±75 нс |
Погрешность измерения интервалов времени (СКЗ) | (0,06/частота дискретизации)+(2,5·10-6 х показание) |
Джиттер запуска (СКЗ) | 1,5 псСКЗ (тип.) с выключенным режимом улучшенного запуска < 100 фсСКЗ с включенным режимом улучшенного запуска |
Собственный джиттер | <1 псСКЗ (тип.) (менее 2 пс пик.) для длительности записи менее 10 мкс менее 2 псСКЗ для длительности записи менее 30 мс менее 65·10-12 для длительности записи менее 10 с |
Погрешность развертки | ±2,5·10-6 + старение <1·10-6 в год |
Размеры мм: | 292Х451Х265 |
Масса кг | Только прибор 15 |
С упаковкой 28,9 |
