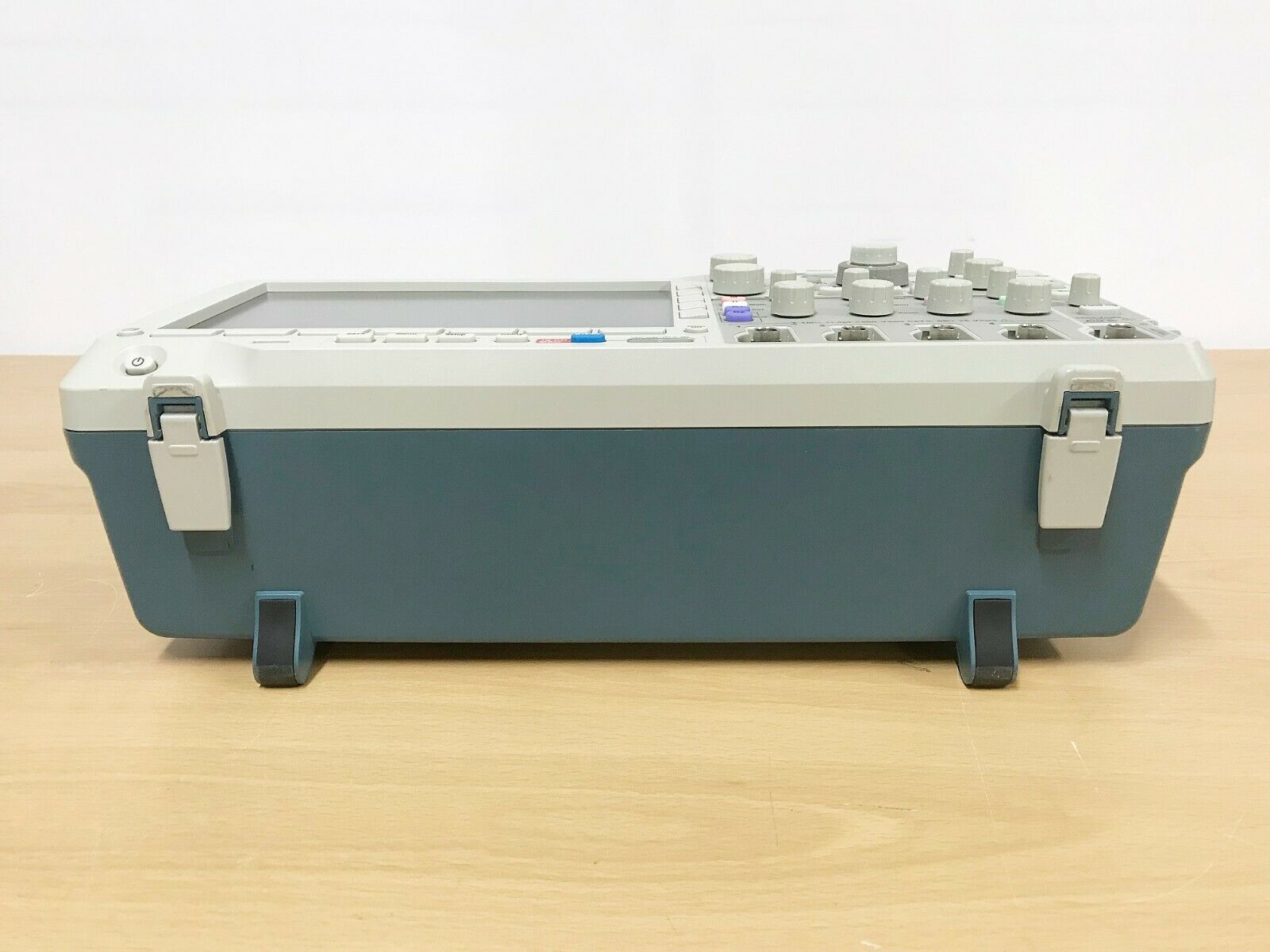

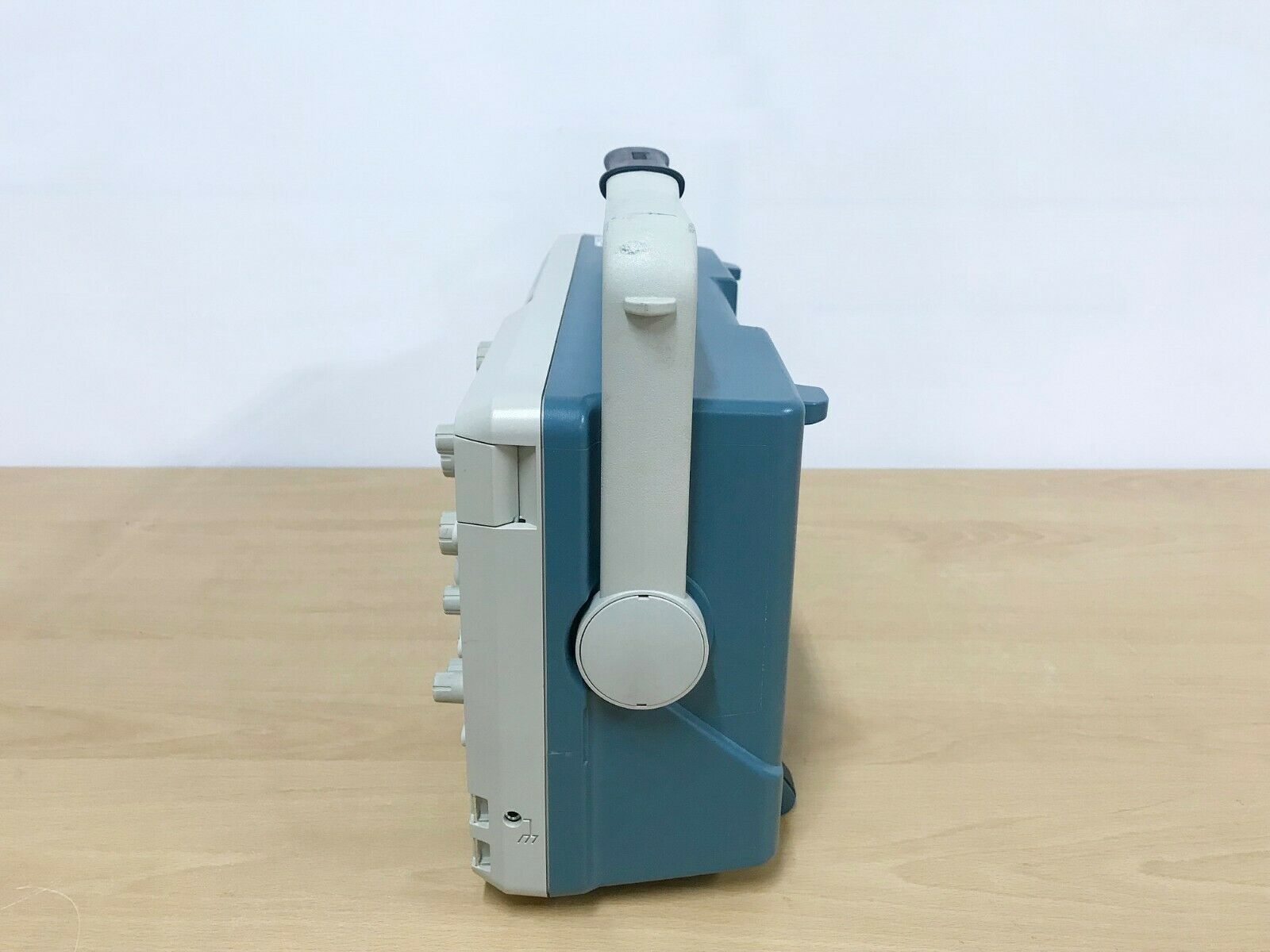

Осциллограф Tektronix MSO3034
Осциллограф Tektronix MDO4104C - это мощный и точный прибор, предназначенный для исследования и анализа различных сигналов. Он оснащен четырьмя аналоговыми каналами, что позволяет одновременно измерять и анализировать несколько сигналов. Полоса пропускания осциллографа составляет 1 ГГц, что обеспечивает высокое качество и точность измерений.
Частота дискретизации осциллографа может достигать 5,0 Гвыборок в секунду, что позволяет детально изучать быстро меняющиеся сигналы и процессы. Прибор также имеет длину записи осциллограмм до 20 миллионов точек по всем каналам, что дает возможность проводить глубокий анализ и диагностику исследуемых сигналов.

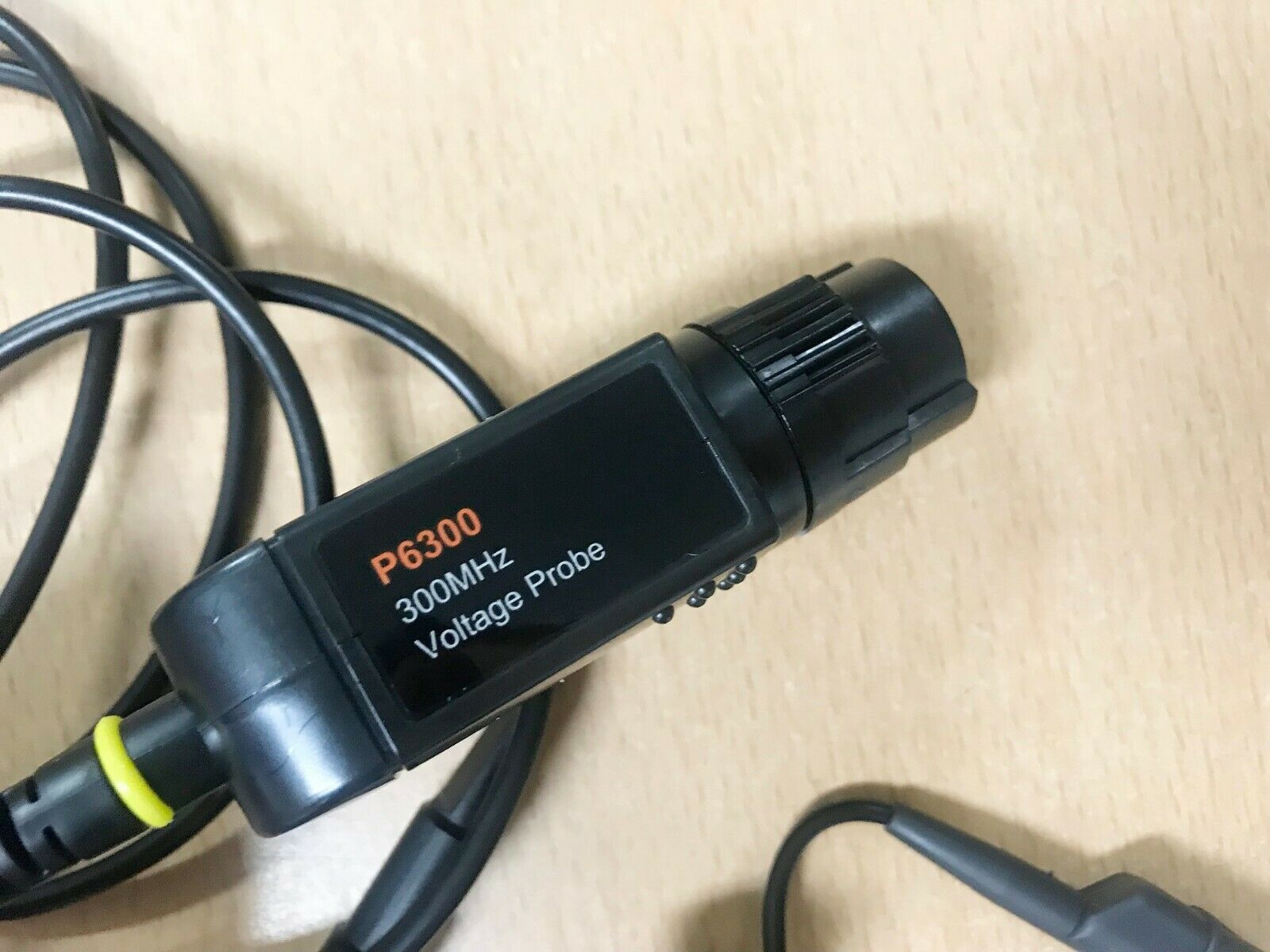

Особенностью осциллографа Tektronix MDO4104C является его способность к высокоскоростному захвату сигналов - максимальная скорость захвата превышает 340 тысяч осциллограмм в секунду. В стандартном комплекте поставляются пассивные пробники напряжения, обладающие высокой чувствительностью и низким уровнем шума. Его характеристики и возможности делают его идеальным выбором для профессионалов в области электротехники, электроники и телекоммуникаций.

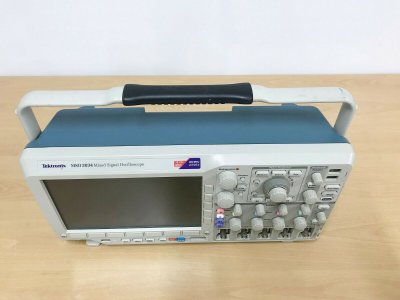

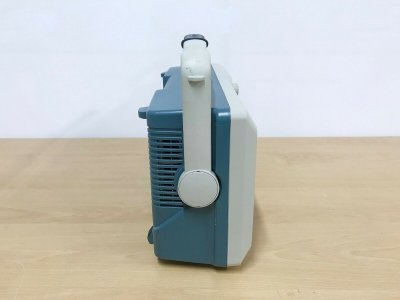

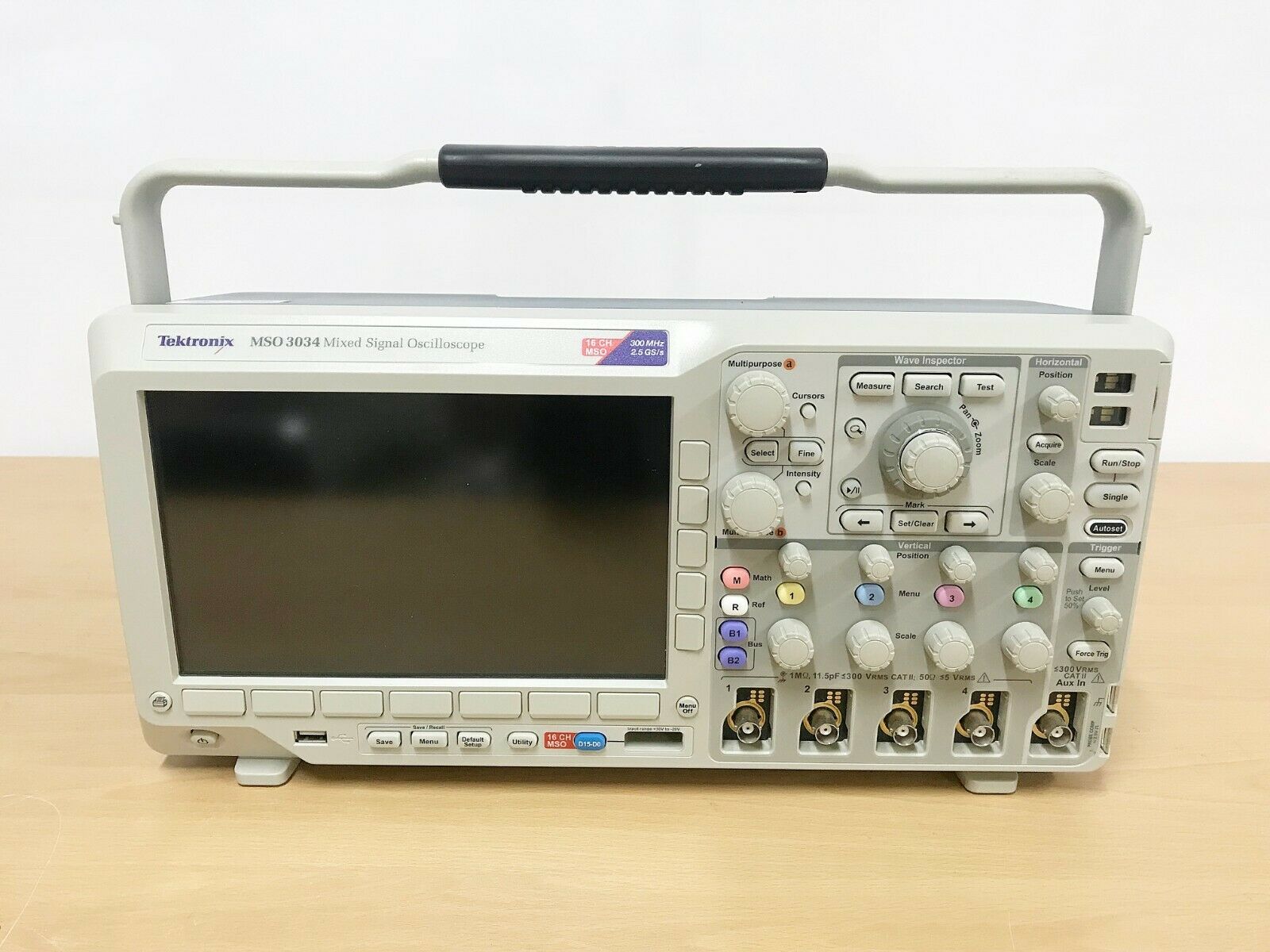

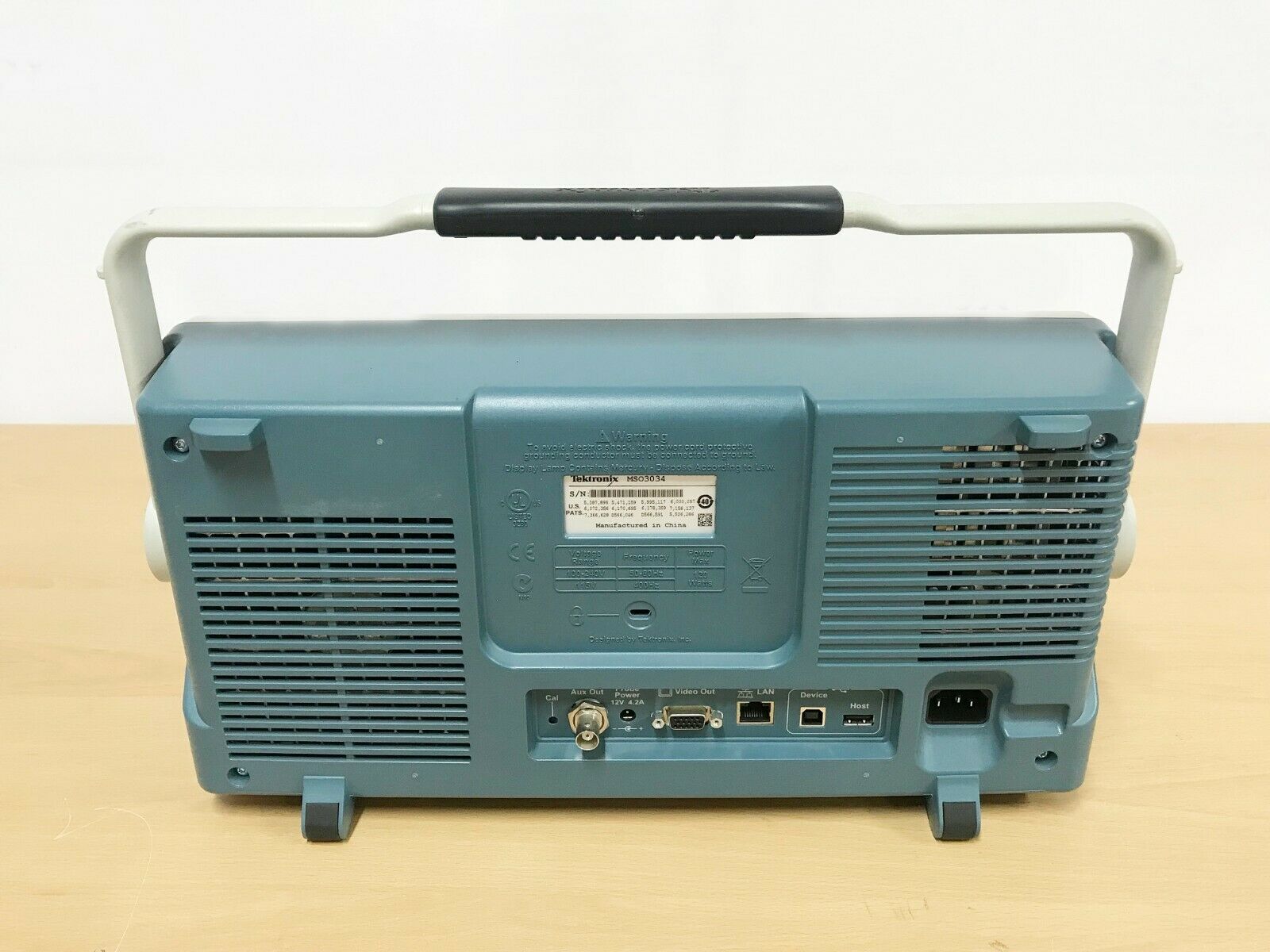

Осциллограф Tektronix MSO3034 - это высокоточный прибор для измерения и анализа аналоговых и цифровых сигналов. Он имеет цветной дисплей, который обеспечивает яркое и четкое изображение, что делает процесс измерения более удобным и понятным. Прибор оснащен четырьмя основными каналами и шестнадцатью дополнительными, что позволяет проводить более детальный анализ сложных сигналов. Интерфейс осциллографа включает VGA, Ethernet и USB порты, что позволяет легко передавать данные на другие устройства и сохранять их на внешних носителях.
MSO3034 поддерживает различные режимы работы, такие как усреднение, выборка, растяжка и БПФ. Также он имеет функцию автоизмерений и курсорных измерений, что значительно упрощает процесс анализа данных. Пиковый детектор позволяет определить максимальные и минимальные значения сигнала. Программное обеспечение осциллографа предоставляет пользователю широкие возможности по настройке параметров прибора и управлению процессом измерения. Осциллограф Tektronix MSO3034 идеально подходит для использования в различных отраслях науки и техники, где требуется проведение точных измерений и анализа сложных сигналов.

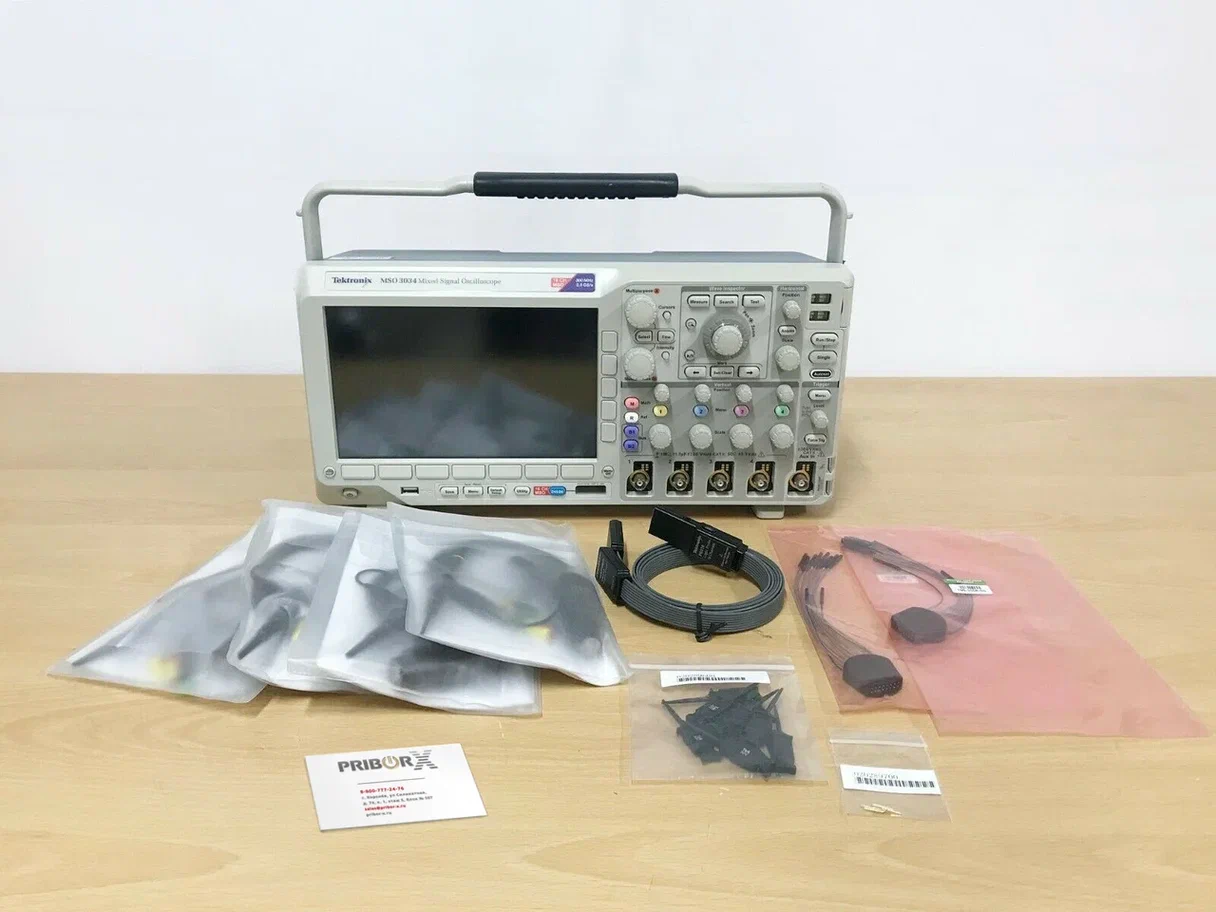

В нашем магазине вы можете купить Осциллограф Tektronix MSO3034 - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Характеристики
Тип
|
Осциллограф |
Количество каналов
|
4 |
Полоса пропускания
|
300 МГц |
Число входных каналов | 4 |
Аналоговая полоса пропускания (-3 дБ) | 300 МГц |
Расчетное время нарастания 5 мВ/дел. (типовое) | 1,17 нс |
Аппаратное ограничение полосы пропускания | 20 МГц, 150 МГц |
Режим входа | Связь по постоянному току, связь по переменному току, земля |
Входное сопротивление | 1 МОм ± 1%, 75 Ом±1%, 50 Ом±1% |
Диапазон входной чувствительности, 1 МОм | от 1мВ/дел. до 10 В/дел. |
Диапазон входной чувствительности, 75 Ом, 50 Ом | от 1 мВ/дел. до 1 В/дел |
Вертикальное разрешение | 8 бит (11бит в режиме высокого разрешения) |
Макс. входное напряжение 1 МОм | 300 В (ср.кв.) с пиковыми значениями < ±450 В |
Макс. входное напряжение, 75 Ом, 50 Ом | 5 В (ср.кв.) с пиковыми значениями < ±20 В |
Погрешность усиления постоянного напряжения | ±2,5% для 1 мВ/дел ±2,0% для 2 мВ/дел ±1,5% для 5 мВ/дел и выше |
Диапазон смещения | 50 Ом, 75 Ом |
от 1 мВ/дел до 99.5 мВ/дел | ±1 В |
от 100 мВ/дел до 995 мВ/дел | ±5В |
1 В/дел | ±5В |
oт 1,01 В/дел до 10 В/дел | Не определено |
Развязка между каналами (любые два канала с одинаковой чувствительностью) | > 100:1 на частоте < 100 М Гц и > 30:1 на МГц вплоть до верхней границы полосы |
Система вертикального отклонения цифровых каналов | |

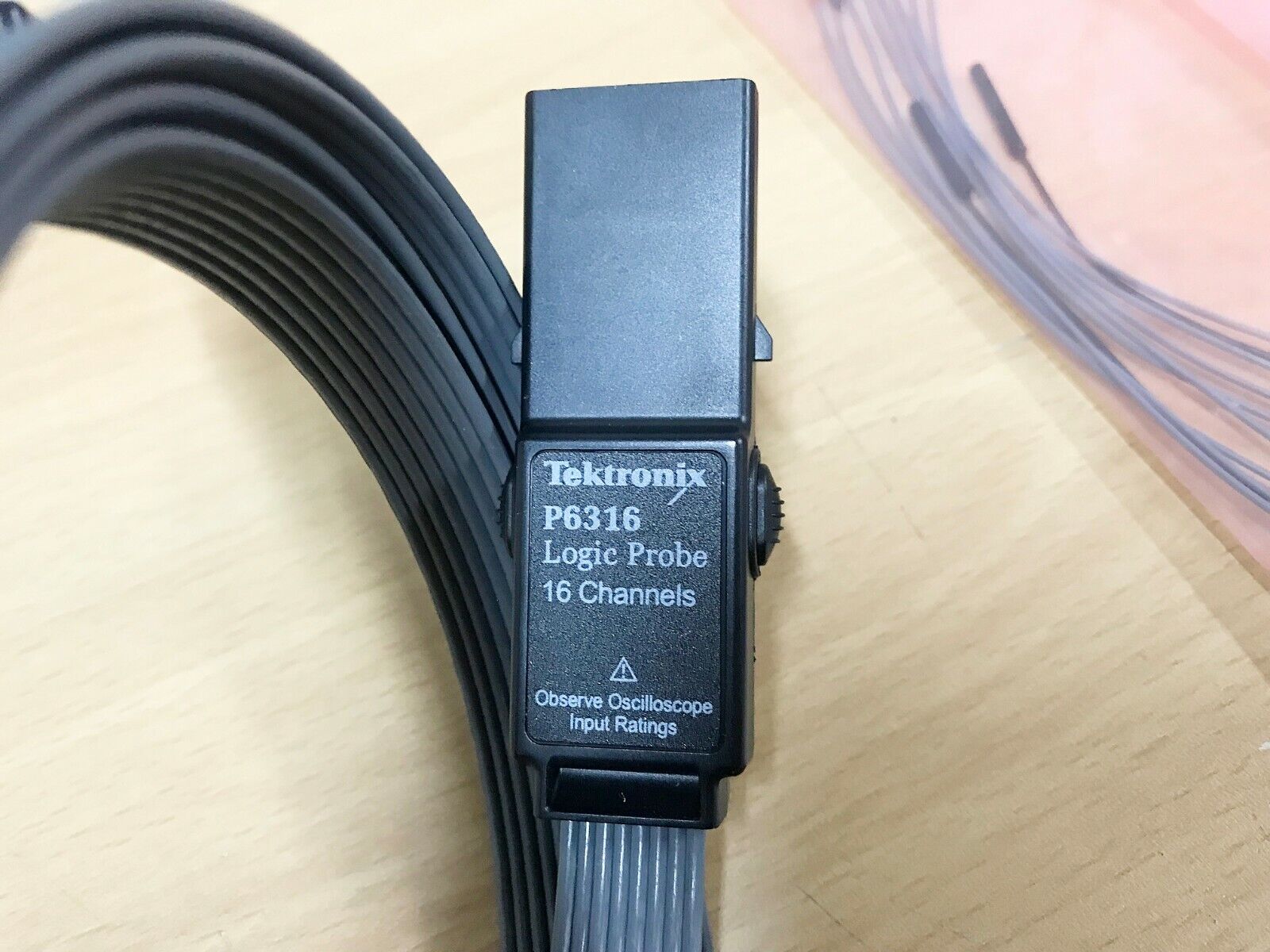

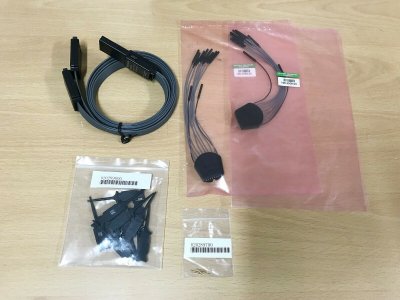

Число входных каналов | 16 цифровых (oт D15 до D0) |
Пороги | Общая настройка для группы из 3 каналов |
Выбор значений порогов | ТТЛ, КМОП, ЭСЛ, псевдо - ЭСЛ, настраивается пользователем |
Диапазон значений порогов, настраиваемых пользователем | от-15 В до+25 В |
Максимальное входное напряжение | от -20 В до +30 В |
Погрешность установки порога | ±(100 мВ +3% от установленного значения) |
Максимальный динамический диапазон входного сигнала | 50 В (ампл.) (зависит от установленного порога) |
Минимальный размах напряжения | 500 мВ (ампл.) |
Входное сопротивление | 101 кОм |
Входная емкость пробника | 6 пФ |
Вертикальное разрешение | 1 бит |
Максимальная частота дискретизации (все каналы) | 2,5 Гвыб/с |
Максимальная длина записи (все каналы) | 5 млн. точек |
Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы) | 2 мс |
Диапазон скорости развертки | от 1 нс/деп до 1000 с/дел |
Диапазон задержки развертки | от-10 делений до 5000 с |
Диапазон компенсации сдвига фаз между каналами | ±100 нс |
Погрешность развертки | ±10х 10-6 в любом интервале >1 мс |
Система горизонтального отклонения цифровых каналов | |
Макс, частота дискретизации(основной режим, все каналы) | 500 Мвыб./с (разрешение 2 нс) |
Макс, длина записи (основной режим, все каналы) | 5 млн. точек |
Максимальная частота дискретизации (MagniVu, все каналы) | 8.25 Гвыб/с (разрешение 121,2 пс) |
Максимальная длина записи (MagniVu, все каналы) | 10 тыс. точек, центральная точка соответствует моменту запуска |
Минимальная длительность импульса (все каналы) | 2.0 нс |
Сдвиг фаз между каналами | 500 пс (ном.) |
Система горизонтального отклонения аналоговых каналов | |
Максимальная частота дискретизации (все каналы) | 2,5 Гвыб/с |
Максимальная длина записи (все каналы) | 5 млн. точек |
Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы) | 2 мс |
Диапазон скорости развертки | от 1 нс/деп до 1000 с/дел |
Диапазон задержки развертки | от-10 делений до 5000 с |
Диапазон компенсации сдвига фаз между каналами | ±100 нс |
Погрешность развертки | ±10х 10-6 в любом интервале >1 мс |
