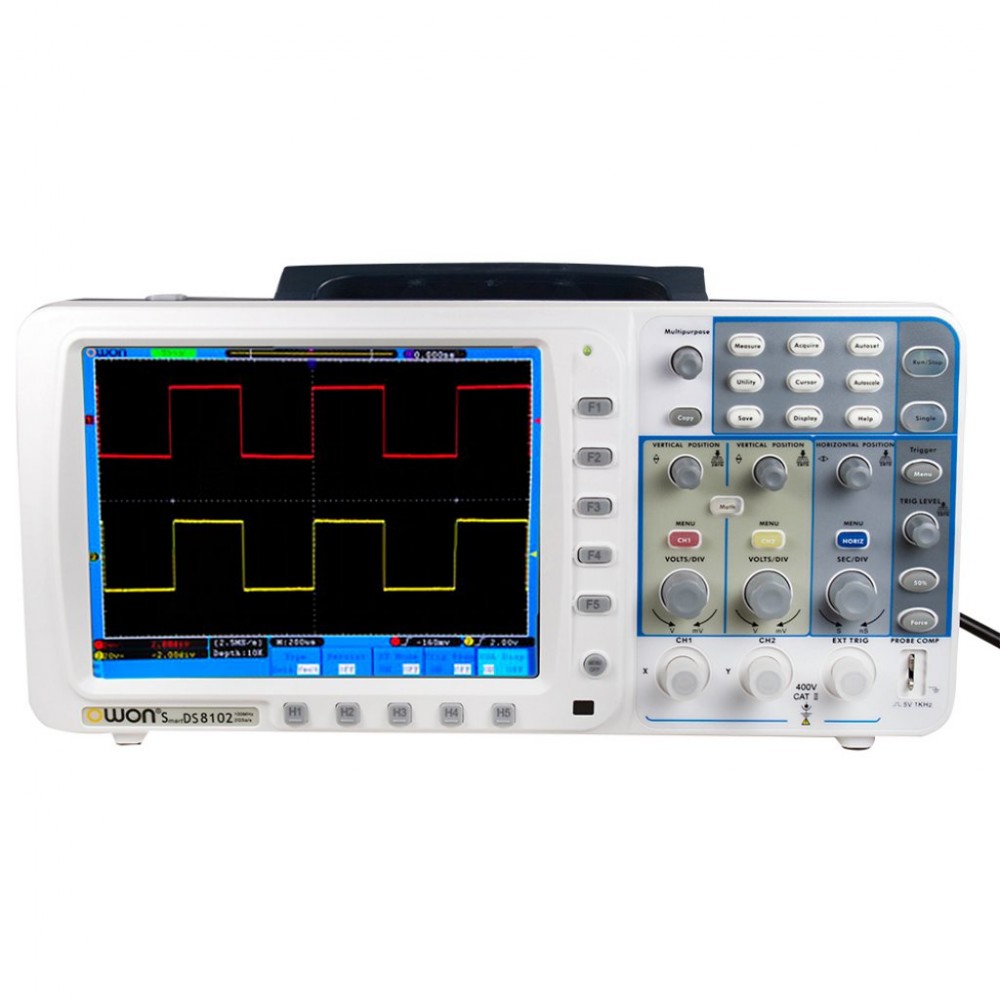

Осциллограф цифровой OWON SDS8102V
Осциллограф цифровой OWON SDS8102V — это профессиональный инструмент для анализа электрических сигналов. Он обладает рядом характеристик, которые делают его незаменимым помощником для инженеров и техников. Одной из ключевых характеристик осциллографа является его полоса пропускания, составляющая 100 МГц. Это позволяет устройству точно воспроизводить даже самые сложные сигналы, что особенно важно при работе с высокочастотными приложениями.
Осциллограф имеет два аналоговых канала, что даёт возможность одновременно наблюдать и сравнивать сигналы с разных источников. Это значительно упрощает процесс исследования и делает его более эффективным. Максимальная частота дискретизации в реальном времени составляет 2 ГГц в одноканальном режиме. Это обеспечивает высокую точность и детализацию отображения сигналов, позволяя выявлять даже самые незначительные изменения в их форме.
Глубина памяти осциллографа составляет 10 М точек на канал, что позволяет сохранять большие объёмы данных для последующего анализа. Однако максимальная дискретизация ограничена 500 Мвыб/сек. Разрешение АЦП составляет 8 бит, что обеспечивает высокое качество отображения сигналов. Осциллограф оснащён цветным жидкокристаллическим дисплеем с диагональю 20 см и разрешением 800 (горизонтальное) × 600 (вертикальное) пикселей.
Дисплей поддерживает отображение 65 536 оттенков и использует матрицу TFT, что обеспечивает высокое качество изображения и удобство работы с прибором. Осциллограф также имеет интерфейсы USB и VGA, что позволяет сохранять данные на внешний flash-носитель и подключать его к компьютеру или другому устройству для дальнейшей обработки и анализа.
В нашем магазине вы можете купить Осциллограф цифровой OWON SDS8102V и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.
Особенности:
способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений. Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.
Характеристики
Тип
|
Осциллограф цифровой |
Количество каналов
|
2 |
Полоса пропускания
|
100 МГц |
Частота дискретизации
|
2 ГГц |
Интерфейсы
|
USB2.0 host, USB2.0 device, LAN, VGA |
АЦП (бит)
|
8 |
Полоса пропускания | 100 МГц |
Количество каналов | 2 аналоговых |
Дискретизация в реальном времени | 2ГГц (режим работы - 1 канал); |
Глубина памяти | 10М точек/канал (дискретизация не более 500 Мвыб/сек); |
Разрешение АЦП | 8 бит |
Чувствительность осциллографа | 2 мВ/дел - 10 В/дел |
Сохранение во внутреннюю память | 15 осциллограмм (запись/чтение) |
Сбор данных | выборка, пиковый детектор, усреднение |
Синхронизация | по фронту, по видео (PAL, SECAM, NTSC- поле/строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов |
Типы развертки | авто, норм, однократный |
Дополнительные функции | Дополнительный внешний вход синхронизации (External); Интерполяция sin(x)/x, режим растяжки окна (ZOOM); Автоматические измерения 20 параметров, встроенный частотомер Курсорные измерения (ΔU, Δt) |
Математические функции | сложение, вычитание, умножение, деление, FFT |
Дисплей | цветной TFT 800×600, диагональ: 20 см |
Интерфейсы | USB (сохранение данных на внешний flash-носитель), встроенный VGA Габариты: 348×170×79 (мм), масса 1,5 кг |
Батарейное питание (опция) |
- Осциллограф OWON SDS8102V
- Инструкция по эксплуатации
- Кабель USB
- Шнур электропитания
- Компакт-диск (программа обмена данными)
- Пассивные пробники-щупы 2 шт.
Наши квалифицированные специалисты обязательно вам помогут.
