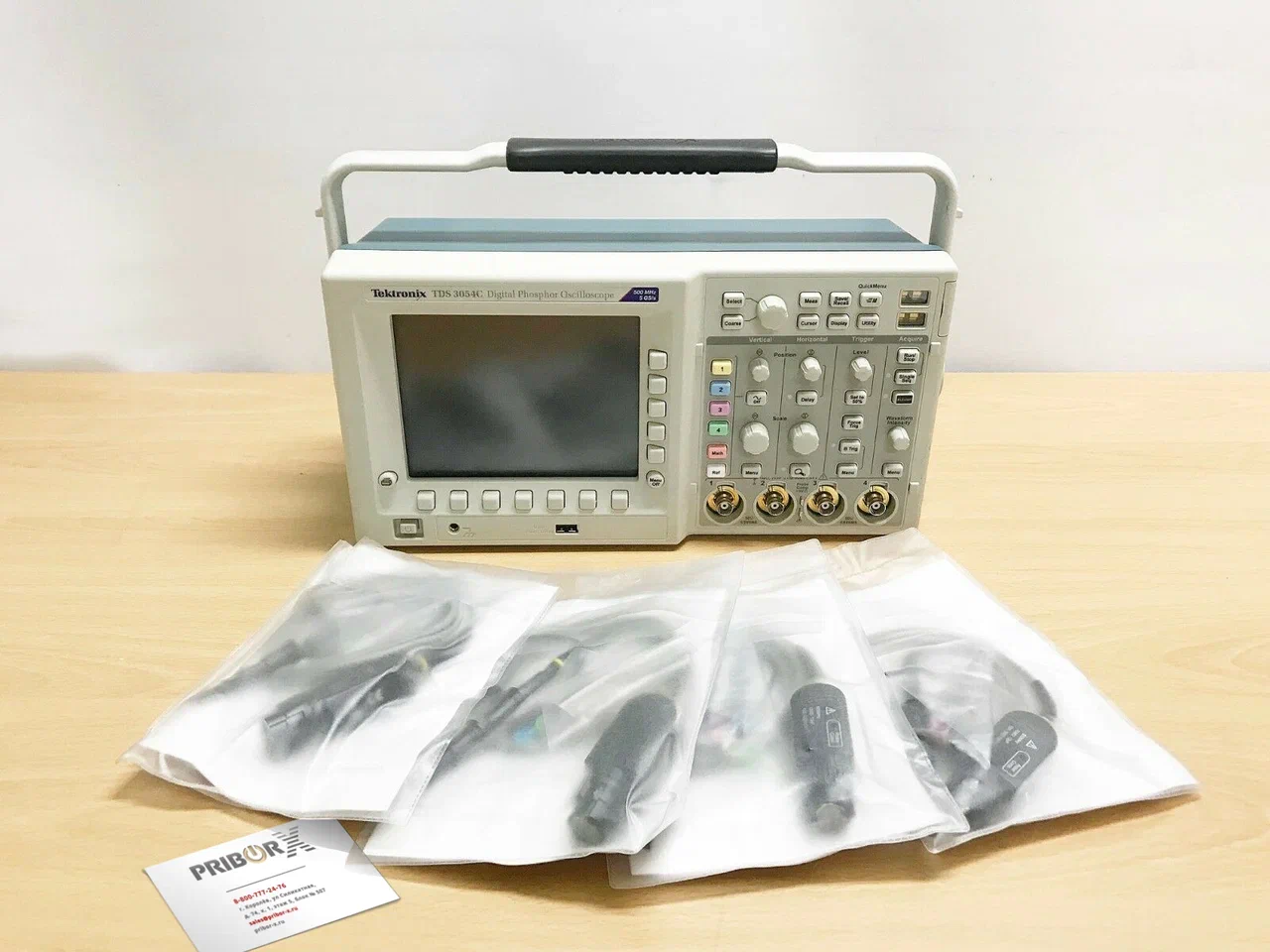

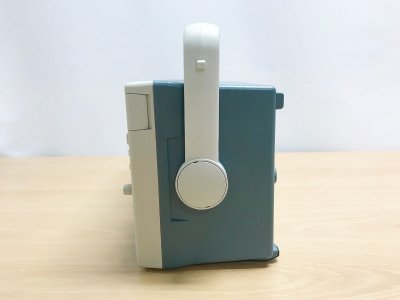

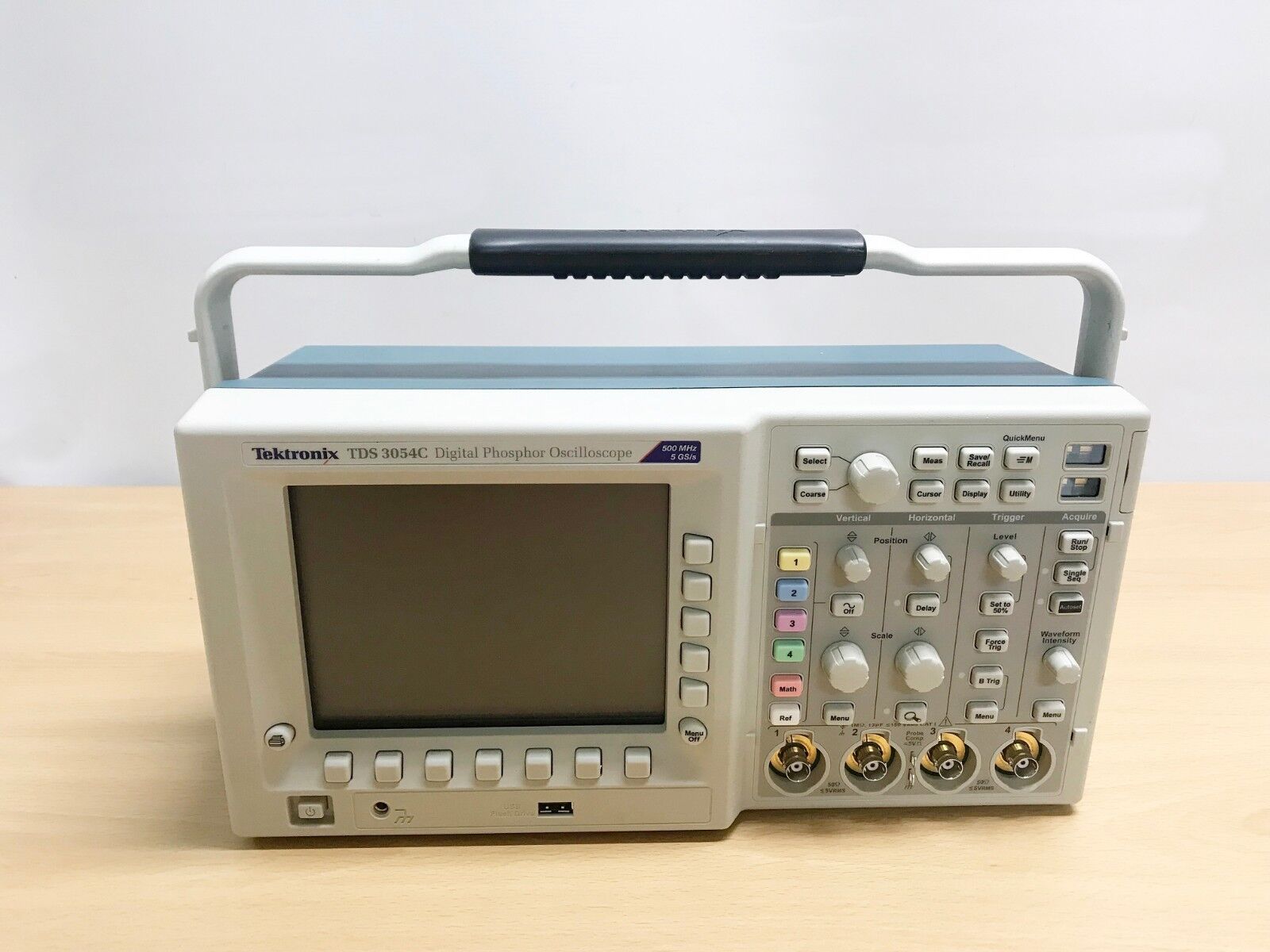

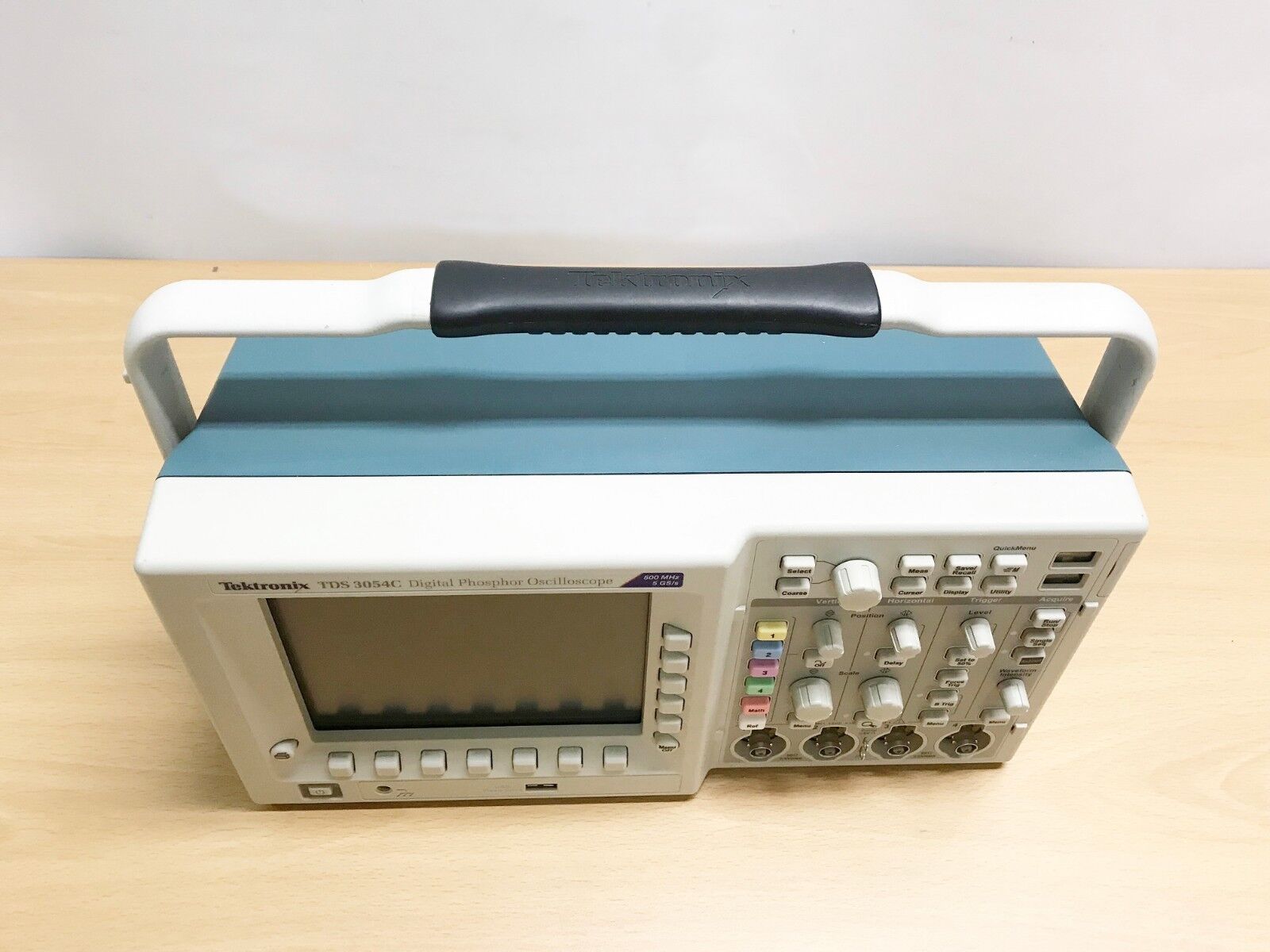

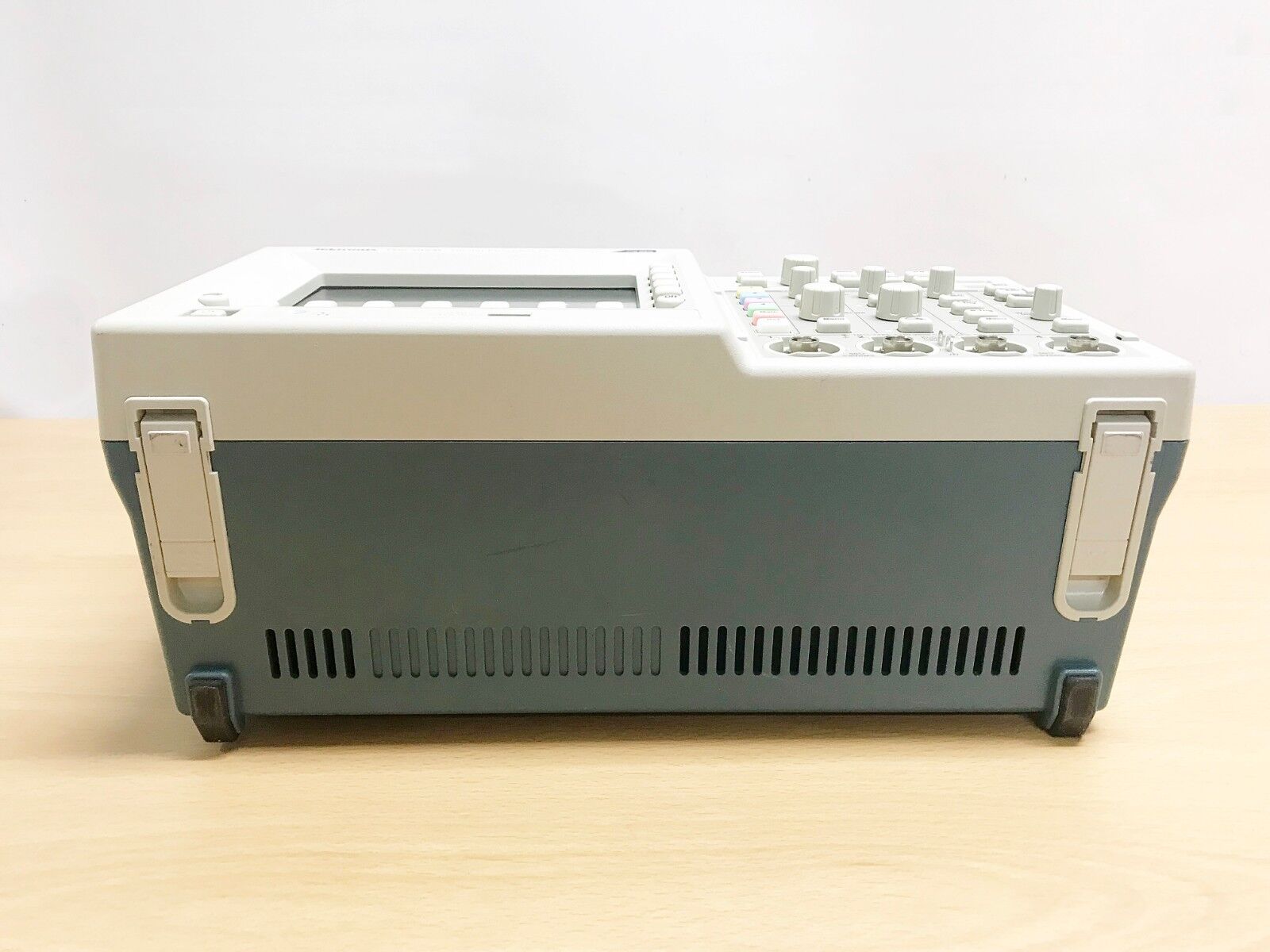

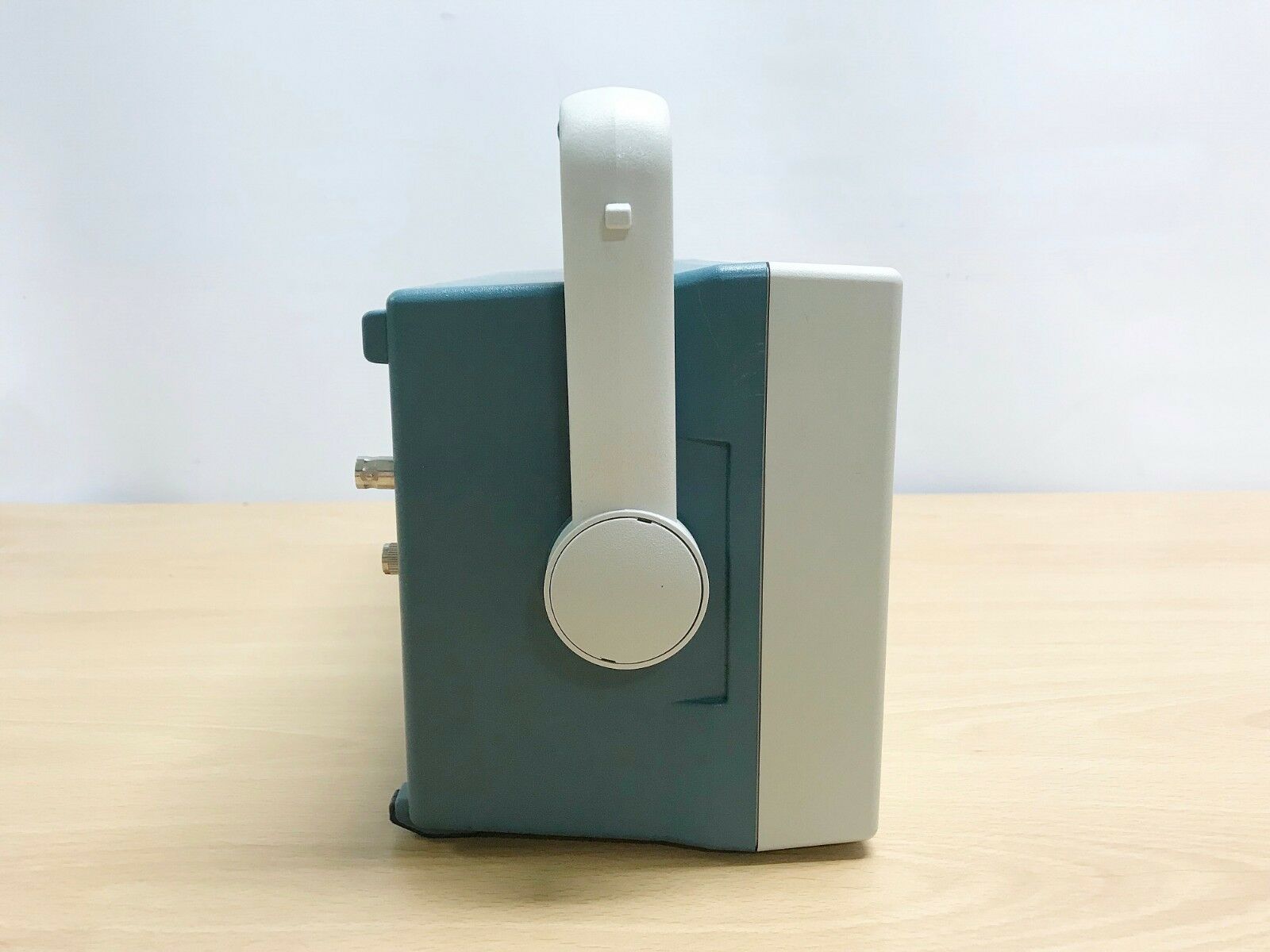

Осциллограф цифровой Tektronix TDS3054C (демонстрационный)

Спец.цена

Госреестр

Артикул: d-10069

Осциллографы с цифровым люминофором серии TDS3000C имеют необходимые технические характеристики по доступной цене. Диапазон полос пропускания от 100 до 500 МГц с частотой дискретизации до 5 Гвыб./с для точного отображения сигналов.
Для того, чтобы решить проблему, сначала необходимо понять ее. Осциллографы серии TDS3000C объединяют в себе скорость непрерывного захвата осциллограмм равной 3600 осциллограмм/с и возможностью просмотра сигнала в реальном времени с градацией яркости. Благодаря этому теперь можно понять проблему и решить ее.

Подробнее

777 937 руб./шт

1 944 844 руб.

-60%

Экономия 1 166 907 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф цифровой Tektronix TDS3054C – это высококачественное оборудование, предназначенное для анализа и измерения различных типов сигналов с большой пропускной способностью, достигающей 500 мегагерц. Прибор оснащен четырьмя аналоговыми каналами и обеспечивает вертикальное разрешение с показателем в 9 бит для каждого из них.

Благодаря частоте дискретизации в 2,5 гигасемпла в секунду, осциллограф способен улавливать даже самые незначительные изменения в сигнале. Устройство оснащено удобным цветным дисплеем VGA, который обеспечивает качественное изображение и облегчает визуальный контроль над процессом измерения. Осциллограф предлагает возможность задать до 25 программ для автоматических измерений, что значительно упрощает работу с прибором.

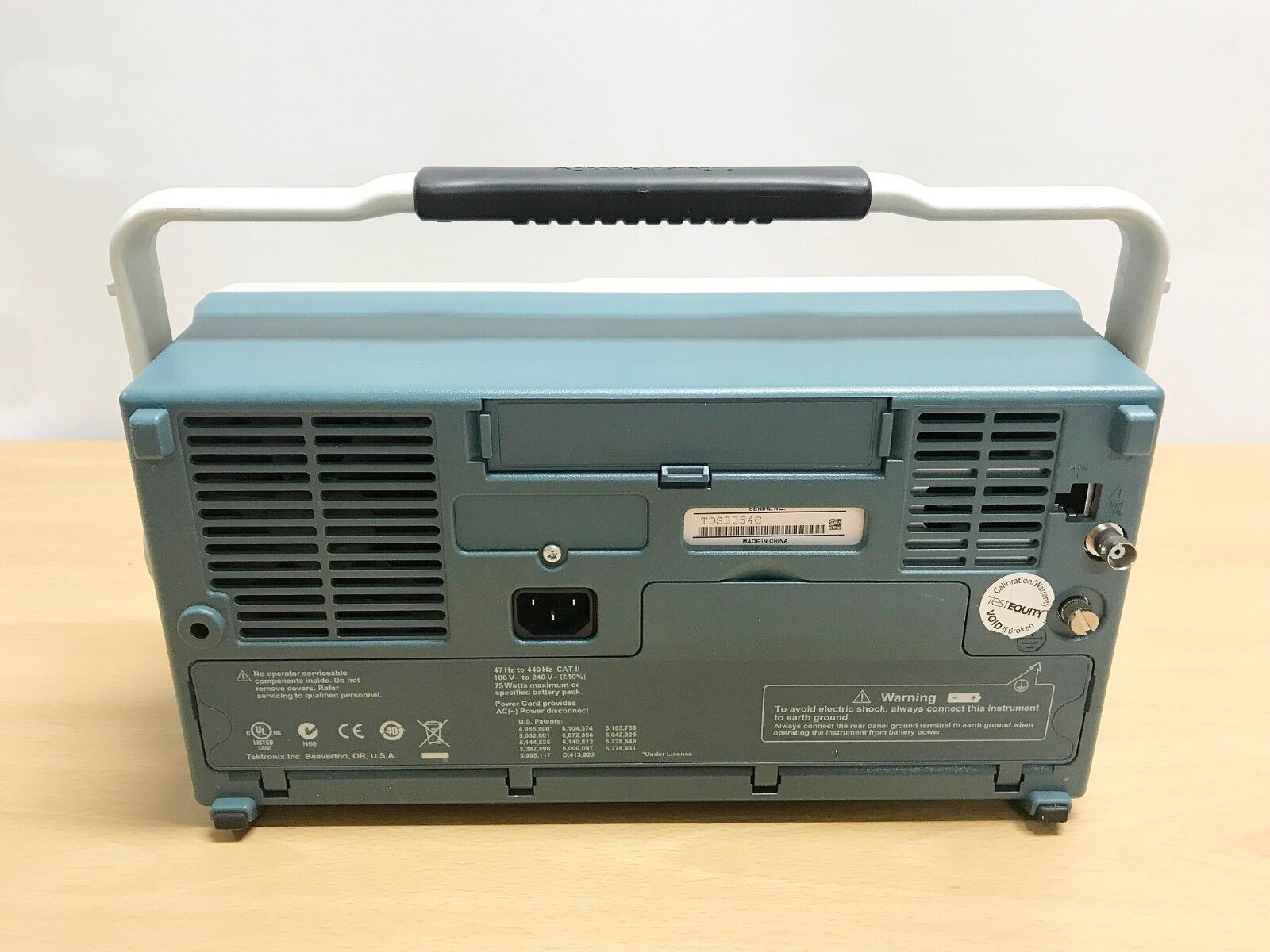

Интерфейс осциллографа также удобен и продуман. Мультиязычное экранное меню позволяет легко управлять настройками прибора, а графический интерфейс с функцией QuickMenu обеспечивает быстрый доступ к основным параметрам. Встроенные порты, такие как Ethernet, порт принтера Centronics и собственный принтер, позволяют легко подключить устройство к компьютерной сети и распечатать полученные результаты измерений.

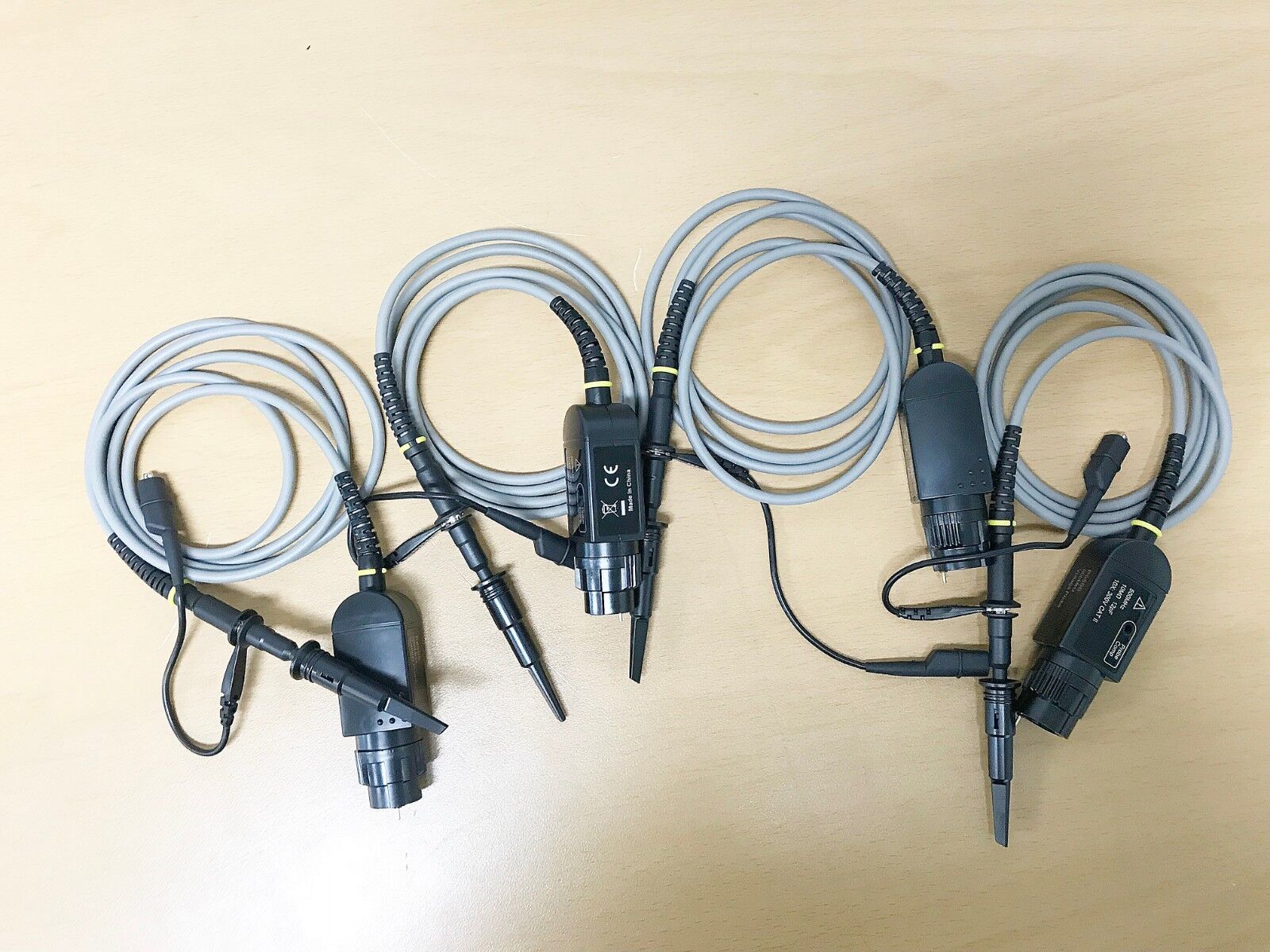

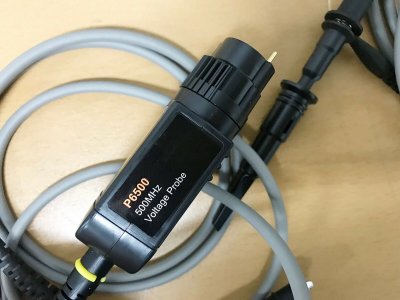

Tektronix TDS3054C также оснащен системой дистанционного управления eScope, которая использует технологии Web для удаленного управления прибором. Осциллограф цифровой Tektronix TDS3054C — это высокоточный измерительный инструмент, оснащенный множеством полезных функций и возможностей. Одной из его ключевых особенностей является поддержка интерфейса пробников TekProbe™ Level I, который позволяет использовать активные, дифференциальные и токовые щупы с автоматическим масштабированием.

Для повышения автономности прибора предусмотрена система автономного питания, а для хранения полученных данных — собственный накопитель FDD (3.5"). Осциллограф также оснащен системой автоматического обнаружения аномалий в сигналах ViewAlert, что упрощает процесс анализа данных. Чтобы расширить функционал прибора, производитель включил в комплект поставки набор специализированных модулей.

Среди них — модуль быстрого преобразования Фурье и два видеомодуля, позволяющих эффективно тестировать и находить неисправности в видеосигналах. Модуль расширенной синхронизации позволяет осуществлять запуск измерений по ранту, глитчам и логическим состояниям на входах, а модуль тестирования в заданных параметрах — проводить быстрый анализ «годен / негоден». Прибор также обладает высокой вертикальной чувствительностью (1 мВ…10 В) и точностью горизонтальной развертки (20х10-6).

В нашем магазине вы можете купить Осциллограф цифровой Tektronix TDS3054C - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Количество каналов	4
Полоса пропускания	500 МГц
Частота дискретизации	5 Гвыб/c
Интерфейсы	USB, LAN
Тип прибора	Цифровой
Тип	Осциллограф цифровой

Характеристики

Канал вертикального отклонения
Число каналов	4
Полоса пропускания (-3 дБ)	0…500 МГц
Ограничение полосы пропускания	20, 150 МГц
Коэф. отклонения (Коткл.)	1 мВ/дел…10 В/дел (шаг 1-2-5), плавная регулировка
Погрешность установки Коткл.	± 2 %
Входной импеданс	1 МОм / 13 пФ или 50 Ом
Макс. входное напряжение	150 В ср. кв. (300 В с пробником х10)
Режимы работы	Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4)
Математика	Сложение, вычитание, умножение, деление, БПФ
Канал горизонтального отклонения
Коэф. развертки (Кразв.)	1 нс…10 с/дел
Погрешность установки Кразв.	± 20 ppm (± 0,002 %)
Режимы работы	Внутр. и внеш. развертка (Y-T и X-Y), стробирование X-Y по Z-входу (только 30х4B), самописец
Синхронизация
Источники синхросигнала	Канал 1 (2, 3, 4), сеть, внешний
Режимы запуска развертки	Автоколебательный, ждущий, ТВ (NTSC, PAL / SECAM), по времени (13,2 нс…50 с), по событию (1…9,999,999)
Фильтры синхронизации	Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума
Вход внешней синхронизации	1 МОм (± 2 %) / 17 пФ; макс. 150 В ср. кв.
Аналого-цифровое преобразование
Разрешение по вертикали	9 бит
Макс. частота дискретизации	5 ГГц
Длина записи	10 К выборок на канал
Режимы сбора данных	Выборка, пик. детектор (> 1 нс); усреднение (2 / … / 512); накопление; послесвечение; однократный запуск
Автоматические измерения
Функции по вертикали	Удвоенная амплитуда, +/- амплитуда, макс и мин, пик-пик, среднее, среднее за период, ср. кв., ср. кв. за период, +/- выброс
Функции по горизонтали	Частота; период; время нарастания и спада; +/- ширина импульса; +/- коэф. заполнения; задержка
Комбинированные по Х и Y	Площадь; площадь за период; фаза; ширина пакета
Автоматические измерения
Функции по вертикали	Удвоенная амплитуда, +/- амплитуда, макс и мин, пик-пик, среднее, среднее за период, ср. кв., ср. кв. за период, +/- выброс
Функции по горизонтали	Частота; период; время нарастания и спада; +/- ширина импульса; +/- коэф. заполнения; задержка
Комбинированные по Х и Y	Площадь; площадь за период; фаза; ширина пакета
Дополнительные возможности
Интерфейсы	Ethernet, принтерный порт Centronics Опции: RS-232C; GPIB; VGA
Расширенный запуск развертки	Выбросы, импульсы, огибающая, логические условия
Телекоммуникационные маски (опция)	ITU-T G.703 (DSO, DS1, E1, DS2, E2, DS3, E3); ANSI T1.102 (DS1, DS1A, DS2, DS3, STS-1)
Анализ видеосигнала (опция)	Цифровое видео (ITU-R BT.601), HDTV (ТВЧ), ТВ картинка, мониторы, автустановка, расширение ТВ синхронизации
Дисковод 3,5”	Формат данных: TIF, PCX, IMG, BMP, EPS
Термопринтер (опция)	Формат: Epson, LaserJet, DeskJet, ThinkJet, BubbleJet
Общие данные
ЖК-дисплей	8х10 дел
Напряжение питания	120…240 В (± 10 %), 45…66 Гц (автовыбор) Опция: NiCd батарея (2 часа непрерывной работы)
Габаритные размеры	375 х 176 х 149 мм
Масса	3,2 кг
