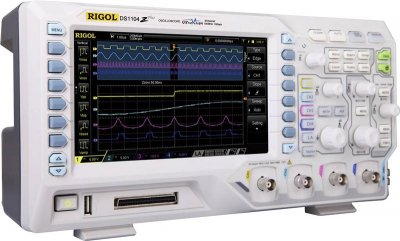

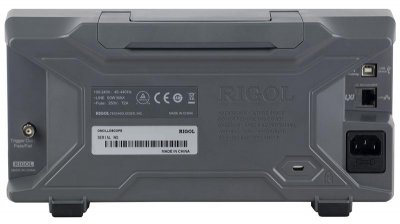

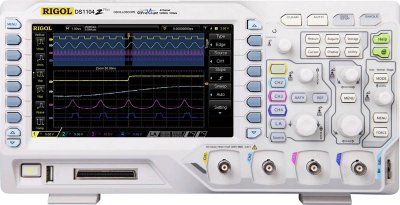

Цифровой осциллограф Rigol DS1074Z Plus

Госреестр

Артикул: x-07454

4 аналоговых + 16 цифровых (опция) каналов. Полоса пропускания 70 МГц. Частота дискретизации 1 Гвыб/с (500 Мвыб/с на 2 канала, 250 Мвыб/с - 4 канала). Максимальная память 12 М (6 М на канал), 24 М - опция. Входной импеданс: 1 МОм. Скорость захвата 30000 осц/с. Расширенная синхронизация, в т.ч. протоколы I²C, RS-232, SPI. UltraVision. Курсорные измерения. 24 автоизмерения. Математические функции. БПФ. Интерполятор: линейный, Sin(x)/x. Регистратор 60000 кадров. Тестирование в пределах Pass/Fail. Выход синхронизации. Интерфейсы: USB-host, USB-device, LAN. Дисплей: 17,8 см (7"), цветной, TFT, 800 х 480. Вес: 3,2 кг. Размеры: 313,1 x 160,8 x 122,4 мм.

Подробнее

68 068 руб./шт

После авторизации

57 858 руб./шт

Поверка - 3500 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Технические характеристики

Осциллограф

Характеристика		Значение
Полоса пропускания		70 MГц
Режим дискретизации		Реальное время
Количество каналов		4 аналоговых + 16 цифровых (опция)
Минимальная детектируемая длительность импульса		Цифровые каналы (опция): 10 нс
Регистрация	Режим	Обычный Пиковый детектор 4 нс (аналоговые каналы), 4 нс (цифровые каналы - опция) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) Высокое разрешение 12 бит
Регистрация	Макс. дискретизация (реальное время)	Аналоговые каналы: 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) Цифровые каналы (опция): 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	Аналоговые каналы: 1 MΩ±1% \|\| 15 пФ ±3 пФ Цифровые каналы (опция): 100 кΩ±1% \|\| 8 пФ ±3 пФ
	Учет ослабления пробников	0,01х-1000х с шагом 1-2-5
	Максимальное входное напряжение	Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п Цифровые каналы (опция): 40 Вскз CAT I Переходное перенапряжение 800 Вп-п
	Ограничение полосы пропускания	20 МГц, полный диапазон
Параметры горизонтальной системы	Скорость захвата осциллограмм	30000 осц./сек
	Интерполяция	(sin x)/x
	Глубина записи	Аналоговые каналы: Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М Цифровые каналы (опция): 24 М (8 каналов) / 12 М (16 каналов)
	Коэффициент развертки	5 нс/дел ~ 50 с/дел, с шагом 1~2~5
	Коэффициент развертки	5 нс/дел ~ 50 с/дел, с шагом 1~2~5
	Погрешность временной базы	≤±25 ppm
	Максимальная задержка	Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации) Пост-запуск: 1 с....500 с
	Режимы	Y-T, X-Y, самописец, задержка
Параметры вертикальной системы	Вертикальное разрешение	Аналоговые каналы: 8 бит Цифровые каналы (опция): 1 бит
	Аналоговые каналы
	Вертикальное отклонение	1 мВ/дел ~ 10 В/дел
	Диапазон смещения	±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел )
	Полоса пропускания для аналогового периодического сигнала	DC ~ 70 МГц
	Полоса пропускания для однократного сигнала	DC ~ 70 МГц
	Ограничение полосы пропускания	20 МГц
	Низкочастотный предел	≤5 Гц ( на входе BNC)
	Время нарастания	≤5 нс (типичное)
	Погрешность коэф. усиления	<10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы
	Погрешность смещения	±0,1 дел ±2 мВ ±1% смещения
	Изоляция между каналами	≥40 дБ
	Цифровые каналы (опция MSO Upgrade)
	Пороги	1 группа из 8 каналов, настраиваемые
	Уровень порогов	TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
	Диапазон значений порогов	±15 В с шагом 10 мВ
	Погрешность установки порога	±(100 мВ + 3% от установленного значения)
	Макс. динамический диапазон	±10 В + значение порога
	Мин. размах напряжения	500 мВп-п
	Вертикальное разрешение	1 бит
Измерения	Курсорные	ручные (ΔV, ΔT, 1/ΔT), слежение, авто
	Автоматические	Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓
	Отображение	5 измерений одновременно
	Статистика	Среднее, максимальное, минимальное, девиация, количество измерений
	Частотомер	встроенный, 6 разрядов
	Математические операции	A+B, A-B, A×B, A/B, FFT, &&, \|\|, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр
	FFT окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
	Отображение в режиме БПФ	полное окно, половина окна
	Масштаб для FFT окна	dB/dBm, Vrms
	Фильтр	ФНЧ, ФВЧ, полосовой, режекторный
	Количество шин для декодирования	2
	Декодирование	Parallel, RS-232/UART , I²C, SPI

Система запуска

Характеристики		Значене
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
Режим запуска	Авто, обычный, одиночный
Фильтрация	Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска	16 нс ~ 10 с
Чувствительность триггера	1 дел (< 5 мВ); 0,3 дел (>5 мВ)
Запуск по фронту	нарастающий, спадающий, нарастающий & спадающий
Запуск по длительности импульса	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок		8 нс ~ 10 с
Запуск по ранту	условие запуска		положительная или отрицательная полярность: >, <, внутри диапазона <>
Запуск по ранту	диапазон установок		8 нс ~ 10 с
Запуск по окну	Фронт		нарастающий, спадающий, нарастающий & спадающий
	Позиция запуска		Вход, выход, время
	Ширина окна (время)		8 нс ~ 10 с
Запуск по N фронту	Тип фронта		нарастающий, спадающий
	Время		16 нс ~ 10 с
	Номер фронта		1 ~ 65535
Скорость нарастания	Скорость сигнала		положительная или отрицательная полярность: >, <, <>
Скорость нарастания	Условие запуска		8 нс ~ 10 с
Запуск по видеосигналу	Cистема		NTSC, PAL и SECAM
Запуск по видеосигналу	Cтандарт		480P, 576P HDTV
Запуск по шаблону	Установка шаблона		H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке	Фронт		нарастающий, спадающий
	Условие задержки		>, <, <>, ><
	Длительность задержки		8 нс ~ 10 с
Запуск по истечении времени	Фронт		нарастающий, спадающий, нарастающий & спадающий
Запуск по истечении времени	Установка времени		16 нс ~ 10 с
Запуск по длительности события	Установка		H, L, X
	Условие запуска		>, <, <>
	Длительность		8 нс ~ 10 с
Запуск Установка / Удержание (Setup / Hold)	Фронт		нарастающий, спадающий
	Установка		H, L
	Время установки		8 нс ~ 1 с
	Время удержания		8 нс ~ 1 с
RS-232/UART запуск	Полярность		положительная, инвентированая
	Условие запуска		Start, Error, Check Error, Data
	Скорость		2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 230400bps, 460800bps, 921600bps, 1 Мbps, пользовательская
	Разрядность		5 бит, 6 бит, 7 бит, 8 бит
I²C запуск	Условие запуска		Start, Restart, Stop, Missing Ack, Address, Data, A&D
	Разрядность адреса		7 бит, 8 бит, 10 бит
	Диапазон		от 0 до 127, от 0 до 255, от 0 до 1023
	Длина		1 ~ 5 байт
SPI запуск	Условие		TimeOut, CS
	Значение удержания		16 нс ~ 10 нс
	Разрядность		4 бит ~ 32 бит
	Установка		H, L, X

Основные технические характеристики

Дисплей

Тип дисплея	диагональ 7” , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов	16 000 000 цветов (24 бит)
Послесвечение	мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечно
Тип отображения	векторный, точками

Выход для компенсации пробника

Выходное напряжение (типичное)	амплитуда 3 Вп-п
Частота (типичное)	Меандр 1 кГц

Интерфейс

Стандартный

USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail)

Питание

Напряжение	100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность	<50 Вт
Предохранитель	2 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры	313,1 мм × 160,8 мм × 122,4 мм (ШВГ)
Вес	Около 3,2 кг ±0,2 кг (3,8 кг ±0,5 кг с упаковкой)

Характеристики

? Стоимость поверки оборудования Поверка	3500
Количество каналов	4
Полоса пропускания	70 МГц
Частота дискретизации	1 Гвыб/c
Объём памяти	12 М
Интерфейсы	USB-host, USB-device, LAN
Тип прибора	Цифровой
Тип	Осциллограф цифровой

Характеристики

Тип	Цифровой осциллограф
Количество каналов	4 аналоговых + 16 цифровых (опция)
Полоса пропускания	70 МГц
Частота дискретизации	1 Гвыб/с (500 Мвыб/с на 2 канала, 250 Мвыб/с - 4 канала)
Объём памяти	12 М (6 М на канал), 24 М - опция
Интерфейсы	USB-host, USB-device, LAN
